Собрал на тест самые дешевые брендовые кабели с Aliexpress чтобы проверить, чем они отличаются от тех, которыми комплектуются смартфоны. Добавил к ним в компанию змеевик из Ашана и сильно бэушный кабель от Galaxu S8+.

В чем проблема

По большей части в толщине проводов, которые используются для изготовления кабелей. Сопротивление проводника обратно пропорционально площади его поперечного сечения, т. е. чем толще проводник, тем его сопротивление меньше. С целью экономии производители могут использовать тонкие провода, да еще не из меди или алюминия, а из непонятных дешевых сплавов, удельное сопротивление которых от меди и алюминия может отличаться в разы. Впрочем, это единичные случаи.

На проводах с высоким сопротивлением сильнее падает напряжение. По напряжению контроллер заряда в смартфоне решает, какой ток можно безопасно брать из источника, чтобы не перегрузить его или не сжечь провода. В итоге с плохими кабелями время зарядки смартфона может заметно увеличиться.

О том, как смартфоны реагируют на плохие источники питания, я писал вот в этой статье.

Для кого этот тест

Для владельцев смартфонов с быстрой зарядкой Qiuck Charge и других подобных технологий мощностью до 20 Вт. Из 541 модели на рынке в этот список попадает примерно 401 (по данным сервиса подбора смартфонов на gsmarena.com).

Причин для такого ограничения две. Во-первых, я подбирал для теста самые дешевые кабели, большинство из которых не предназначено для работы с токами более 2 А. Второе – я был вынужден использовать переходник на моем тестере с USB Type-C на microUSB, который также рассчитан на ток в 2 А.

Соответственно, в адресный список попадают модели смартфонов, берущие из источника именно этот ток (или меньше). Чаще всего они это делают с напряжением в 9 В. Что в сумме дает 18 Вт мощности.

Проверить, сколько тока может взять ваш смартфон, очень просто. Посмотрите на наклейку на блоке питания от него. Если там значения выходных токов 2 А и менее – мой тест для вас.

Что попало в тесты

Хотелось найти что-то недорогое и качественное, чтобы не переплачивать. Взял пять недорогих метровых кабелей с Aliexpress:

Inpelanyu C01636-01 (с экраном, показывающим ток и напряжение) – до 3 А (5 В) / 1 А (12 В).

Это самые дешевые модели в линейках. Также в тест попали оригинальный кабель от Honor 20S и змеевик из Ашана под фирменным брендом Exployd (99 руб.).

Отдельным номером выступает старый кабель от Samsung Galaxy S8+. Он тут с одной целью – посмотреть, что будет с кабелем после 2,5 лет активного использования. К слову, на момент публикации этого теста он уже отжил свое – около штекера Type-C порвалась изоляция, и его пришлось заменить.

Как тестировалось

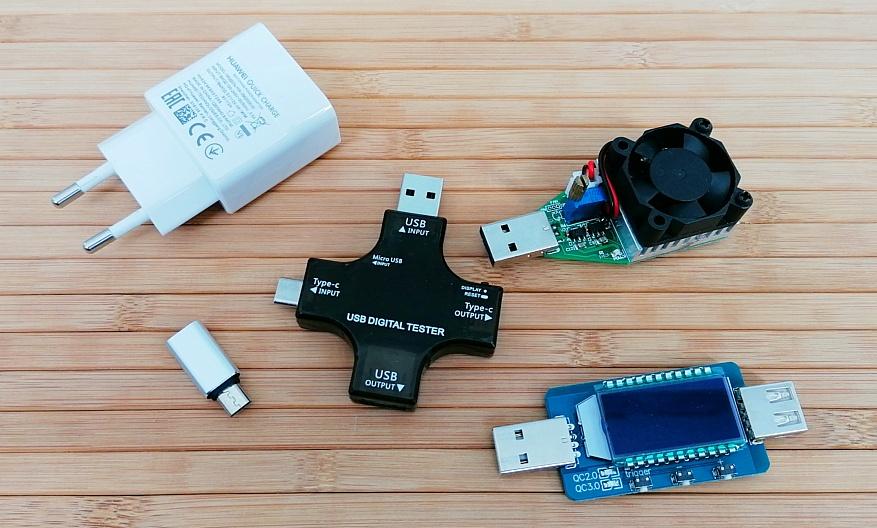

Блок питания – 9 В, 2 А от Honor 20S. Снимал показания мультитестером, к которому подключал модуль токовой нагрузки, настроенный на 2 А. Чтобы переключить БП на более высокое напряжение, использовал триггер режимов QC, который отправлял сигналы на БП, меняя режим его работы. Еще один важный момент — мне пришлось использовать переходник с USB Type С на microUSB, поскольку на мультитестере не было соответствующего входа. Именно он наложил ограничение в 2 А на все тесты.

Результаты

Чтобы не загромождать статью, приведу результаты только двух тестов в режиме 5 В, 2 А и 9 В, 2 А.

На диаграмме отображается падение напряжение на конце кабеля. Если его умножить на 2 А, получим мощность, которая передается через кабель.

Итак, за исключением трех нижних результатов, кабели показали себя весьма неплохо. На трех нижних напряжение падает слишком сильно, из-за чего будет увеличиваться время зарядки смартфонов. О чем подробнее далее.

Что это означает на практике

Поскольку разница между самым лучшим и самым худшим кабелем составляет всего 7%, можно подумать, что на эти 7% и будет дольше идти зарядка. Но это не так. По факту разница получается в 1,5 раза!

Причина – в выборе режимов зарядки встроенным контроллером смартфона. Вот так этот контроллер выглядит, например, в одном из смартфонов:

А вот такой используется в iPhone 5С.

Перед началом процесса зарядки контроллер опрашивает источник и тестирует его, затем выбирает режим, ориентируясь на разные параметры, в том числе падение напряжения на источнике под нагрузкой. После теста он решает, сколько тока оттуда можно взять, чтобы ничего не сгорело. У современных моделей, как мне кажется, выбор тока идет уже с шагом в 0,1-0,2 А (старые смартфоны имели пяток фиксированных значений). Хотите подробностей про все это – они вот в этой моей статье.

Для эксперимента я взял два смартфона: Honor 20S и Samsung Galaxu S8+. Первый может брать ток до 2 А при 9 В, а второй до 1,67 А при 9 В. Оба были разряжены примерно до 30%. Ниже таблица максимальных значений токов, которые эти смартфоны выбирали при зарядке через тестируемые кабели.

Samsung не особо привередничал, а вот Honor проявил избирательность. Очевидно, что к покупке можно рекомендовать все кабели кроме ашановского Exployd. С ним зарядка до полной будет длиться как минимум на треть дольше.

Что брать

Я бы рекомендовал Topk (

125 руб.). Он с позолоченными контактами, гибкий. Работает отлично.

Если нужно с экраном, можно взять Inpelanyu C01636-01 (

210 руб.). Он очень мягкий, что является плюсом. Но точность показаний его вольтметра так себе – стабильно занижает на 0,2 В. Плюс у него не самые хорошие результаты по тестам.

Если нужен подарочный вариант, можно взять Orico ECU-10 (

140 руб.). У него красивая коробка.

118 руб.) по тестам норм, но жестковат и плохо меняет форму (зачем вам скрюченный кабель).

А ашановский Exployd лучше обойти стороной. На нем заметная просадка напряжения, смартфоны заряжаются медленнее, вдобавок он короче заявленных 1,5 м (по факту оказалось 1,32 м).

Источник

Лучшие зарядные устройства Samsung Galaxy — проводные и беспроводные

Samsung — крупнейший производитель смартфонов Android. Его телефоны под брендом Galaxy, включающие линейку Galaxy Note 20 и серию Galaxy S20, стали хитами продаж. Все флагманы Galaxy, начиная с Note 4, поддерживают технологию быстрой зарядки, но бывает сложно найти зарядные устройства, которые используют эту технологию. Давайте упростим вам задачу с помощью этого списка лучших зарядных устройств Samsung Galaxy — проводных и беспроводных.

Лучшие быстрые зарядные устройства Samsung Galaxy:

Зарядное устройство Samsung 45 Вт
Беспроводное зарядное устройство Samsung 15 Вт
Кабель Samsung micro-USB/USB-C с переходником
Беспроводная панель Samsung Duo Pad
Внешний аккумулятор Samsung на 10000 мАч
Быстрое зарядное устройство Samsung USB-C мощностью 25 Вт
Беспроводная док-станция Samsung Fast Charge
Беспроводное зарядное устройство

Сетевое зарядное устройство USB-C мощностью 45 Вт

Samsung наконец-то внедрил современную быструю зарядку в своё сетевое зарядное устройство USB-C мощностью 45 Вт. По заявлению Samsung, он обеспечивает зарядку до 45 Вт для устройств, совместимых с USB PD 3.0 и поддержкой прямой зарядки. Смартфоны Samsung, получающие полную мощность 45 Вт, только из семейства Note 10 и Galaxy S20 Ultra. Тем не менее, это хороший выбор для пользователей с устройствами одерживающими быструю зарядку. Сетевое зарядное устройство работает с любыми устройствами с USB-C, хотя скорость зарядки может отличаться.

Док-станция для беспроводной зарядки Samsung 15 Вт

Samsung 15W Fast Charge 2.0, одна из новейших зарядных станций Samsung, обеспечивает до 15 Вт выходной мощности для семейства Galaxy Note 20. Это показывает, что вам не нужно проводное быстрое зарядное устройство Samsung комфортной зарядки. Выходная мощность достигает 12 Вт для Galaxy S10 и Galaxy Note 10.

На этом возможности не заканчиваются. Встроенный охлаждающий вентилятор предотвращает перегрев зарядной подставки. Светодиодный индикатор позволяет узнать, когда устройство заряжается и зарядка закончилась. Оно даже поставляется с сетевым зарядным устройством Samsung Super Fast Charge 25 Вт, которое вы можете использовать со смартфонами Samsung и любыми другими смартфонами с портом USB-C.

Кабель Samsung micro-USB/USB-C с переходником

Даже с учетом того, что USB-C есть у большинства смартфонов Galaxy, возможно, вы все еще используете устройство Galaxy с портом micro-USB. Вот где может понадобиться кабель Samsung Micro-USB/USB-C. Скорее всего, вы будете использовать зарядное устройство USB-C по большей части, но micro-USB может помочь при подзарядке периферийных устройств, таких как колонки или блоки питания.

Кабель micro-USB длиной 1,5 метра с адаптером USB-C на конце.

Беспроводная панель Samsung Duo Pad

Быстрая зарядка Samsung Wireless Charger Duo Pad теперь поддерживает Fast Charge 2.0. Это означает, что телефоны Galaxy S20 заряжаются до 12 Вт, а более старые смартфоны Samsung — до 7,5 Вт. Зарядная панель также работает с другими Qi-совместимыми смартфонами.

Лучше в ней, что есть специальная зона для зарядки умных часов Samsung или настоящих беспроводных наушников. Светодиодные индикаторы сообщают, когда устройства заряжаются и когда зарядилось до 100%.

Внешний аккумулятор Samsung на 10000 мАч

Иногда бывает сложно обойтись сетевым зарядным устройством. Если вы отправляетесь в долгую прогулку или лежать на пляже, надежный внешний аккумулятор будет спасением. У этой модели емкостью 10000 мАч должно быть более чем достаточно энергии, чтобы зарядить смартфон дважды.

Он удобно помещается в кармане или в сумочке, а изящный дизайн сочетается с большинством других продуктов Samsung. Внешний аккумулятор Samsung на 10 000 мАч доступен в конфигурациях Micro USB и USB-C, поэтому вы можете заряжать их любым удобным для вас способом.

Быстрое сетевое зарядное устройство Samsung USB-C мощностью 25 Вт

Если вам не нужно мощное сетевое зарядное устройство Samsung на 45 Вт, почему бы не приобрести более компактное и по-прежнему работоспособное быстрое зарядное устройство Samsung USB-C мощностью 25 Вт. Он подает до 25 Вт на Galaxy Note 10 Plus и другие устройства с USB Power Delivery 3.0. Зарядное устройство также работает с любым устройством имеющим порт USB-C, но убедитесь, что устройству не требуется мощность более 25 Вт.

Беспроводная док-станция Samsung Fast Charge

Беспроводная док-станция Samsung Fast Charge — это именно то, что вам нужно: док-станция для зарядки, выводящая заряд на смартфоны, совместимые с Qi. Максимальная выходная мощность составляет 9 Вт для смартфонов Samsung Galaxy и 7,5 Вт для iPhone. Вывод для других устройств может отличаться.

Вентилятор предотвращает перегрев подставки при зарядке смартфона. Также есть светодиодный индикатор, который становится красным, когда устройство заряжается, и зеленым, когда устройство полностью заряжено. Если ночью свет беспокоит вас, вы можете его выключить.

Беспроводное зарядное устройство

Портативный аккумулятор для беспроводного зарядки устройств Samsung уникален тем, что может заряжать телефон Galaxy с помощью проводной зарядки.

Батарея поддерживает выходную мощность до 7,5 Вт для устройств, совместимых с Qi, с кабелем, обеспечивающим выходную мощность до 15 Вт. Емкости в 10 000 мам должно хватить до двух полных зарядок смартфонов и более 10 полных зарядок ваших умных часов Samsung или Galaxy Buds.

Это всего лишь краткий обзор быстрых зарядных устройств Samsung, которые сейчас существуют. Конечно, могут быть интересны и другие проводные и беспроводные зарядные устройства. Мы обновим этот пост новыми моделями после их выхода.

Источник

USB type-C. Коротко и ясно

По просьбам @Pro100Gordon, @AnatoliyS и других товарищей запилен этот пост.

Эпиграф

Когда изобретатель USB-порта умрёт,
его гроб сначала опустят в яму,
затем поднимут, перевернут,
а затем снова опустят правильной стороной.

Этот печальный анекдот медленно, но верно уходит в прошлое. Симметричное строение разъёма type-C новой спецификации USB 3.1 позволит всегда подключаться к порту с первого раза.

Устройство порта: 12+12 контактов, расположенных симметрично оси вращения. «Верхняя» линейка нумеруется A1÷A12, «нижняя» — B1÷B12. По большей части линейки идентичны друг другу, что и делает этот порт равнодушным к ориентации штекера.

Контакты каждой линейки можно разбить на 6 групп
Перечислю в порядке «от центра к краям»:

• USB 2.0
• Дополнительный канал
• Конфигурирующий (согласующий) канал
• Питание
• USB 3.1
• Земля

А теперь рассмотрим подробнее, но уже в порядке «условной значимости»:

Передача данных и питание:

• Собственно, USB 3.1. Линии высокоскоростной передачи данных (до 10 Гб/с). Контакты 2, 3, 10, 11.

По особому распоряжению Согласующего канала эти пары могут переквалифицироваться под другие задачи, например — под передачу видео.

• Старый добрый USB 2.0. Линии низкоскоростной передачи данных. Этот раритет включили в порт ради совместимости со старыми тихоходными устройствами до 480 Мб/с.
Контакты 6, 7.

• Плюс питания — Vbus. Стандартное напряжение 5 вольт.
Ток выставляется в зависимости от потребностей периферии: 0,5А; 0,9А; 1,5А; 3А. Вообще, спецификация порта подразумевает передаваемую мощность до 100Вт, и в «случае войны» порт способен питать монитор или заряжать ноутбук напряжением 20 вольт!

Какое питание подать, определяется Согласующим каналом.
Контакты 4, 9.

• GND — « Земля»-матушка. Минус всего и вся.
Контакты 1, 12.

• Согласующий канал (или конфигурирующий) — СС. Это главная фишка USB type-C. Благодаря этому каналу система может определить:
— Факт подключения/отключения периферийного устройства;
— Ориентацию подключенного штекера. Как это ни странно, но разъём не абсолютно симметричен, и в некоторых случаях устройству хочется знать его ориентацию;
— Ток и напряжение, которое следует предоставить периферии для питания или заряда;
— Необходимость работы в альтернативном режиме, например, для передачи аудио-видео потока.
— Кроме функций мониторинга этот канал в случае необходимости подаёт питание на активный кабель.
Контакт 5.

• Дополнительный канал — SBU. Дополнительный канал обычно не используется и предусмотрен лишь для некоторых экзотических случаев. Например, при передаче по кабелю видео, по SBU идёт аудиоканал.
Контакт 8.

Теперь, когда суть этого порта более-менее ясна, посмотрим распиновку разъёмов.

Странным решением было отмаркировать провода D+ и D- не как в USB 2.0, а наоборот — белый и зелёный соответственно. Полосатыми изображены контакты, чей провод в кабеле идёт без изоляции. Некоторые контакты на схеме обведены серым — так я пометил провода чей цвет не регламентирован стандартом. Это если верить Википедии. А в спецификации я пока не нашёл вообще никаких указаний, касаемо цветовой маркировки проводов.

Штекер по прихоти разработчика создан «щербатым» — многострадальные контакты USB 2.0 расположены только с одной стороны.

Источник

Тест 5 дешевых кабелей USB Type-C для зарядки с Aliexpress

В чем проблема

О том, как смартфоны реагируют на плохие источники питания, я писал вот в этой статье.

Для кого этот тест

Что попало в тесты

Inpelanyu C01636-01 (с экраном, показывающим ток и напряжение) – до 3 А (5 В) / 1 А (12 В).

Как тестировалось

Результаты

Чтобы не загромождать статью, приведу результаты только двух тестов в режиме 5 В, 2 А и 9 В, 2 А.

Что это означает на практике

А вот такой используется в iPhone 5С.

Что брать

Я бы рекомендовал Topk (

125 руб.). Он с позолоченными контактами, гибкий. Работает отлично.

Если нужно с экраном, можно взять Inpelanyu C01636-01 (

Если нужен подарочный вариант, можно взять Orico ECU-10 (

140 руб.). У него красивая коробка.

118 руб.) по тестам норм, но жестковат и плохо меняет форму (зачем вам скрюченный кабель).

Источник
