Зарядное устройство для герметичных свинцово кислотных аккумуляторов
Зарядное устройство для герметичных свинцовых (гелевых) аккумуляторов
Автор:
Опубликовано 01.01.1970
Здоровеньки булы, громодяне!
Эта история началась когда мы решили отправиться в лес в ночь с субботы на воскресение — у брата был день варенья, и мы его решили отметить на свежем воздухе под шашлычек и водочку. Стали собираться. Для освещения взяли пару фонарей, для наведения музыкального фона небольшую магнитолку-бумбокс. Разумеется, для всего этого купили батарейки, что обошлось нам в кругленькую сумму. С рожами счастливых идиотов мы вломились в лес и бойко приступили к сборке дров, трезво (пока еще) рассудив, что было бы неплохо наломать этих самых дров пока не стемнело. А дров надо было на два костра — для шашлыков и для обогрева — освещения места празднования. Ну что я вам хочу сказать. на следующий день мне с трудом удавалось разогнуться, поскольку для того, чтобы от костра света было достаточно туда надо постоянно подбрасывать дрова, которые надо рубить в лесу, в котором после захода солнца стало темно, как сами знаете где и батареи в фонарях приходилось экономить и освещать место пьянства костром, для которого надо рубить дрова. Я повторяюсь, да? Ну вот той ночью у меня таких повторений было очень много. В связи с чем на следующий день возникло два вопроса — «я отдыхал?» Или «где и как сделать, чтобы такого больше не случалось?»
Прежде всего батареи — ясно, что нужны аккумуляторы, но посмотрев на цены современных никель-кадмиевых аккумуляторов моя жаба категорически отказалась их покупать. Тут я вспомнил про УПС-ы — ну знаете, такие бандуры для того, чтобы ваш комп не вырубился в самый неподходящий момент, когда вы заканчиваете проходить сапера 100х100, а добрый сосед уже подключил самопальный сварочный агрегат в розетку и радостно ухмыльнувшись включил его, обесточивая, таким образом пол-дома.
Так вот, в этих бандурах применяются герметичные свинцовые аккумуляторы — их еще называют гелевыми. По стоимости они не сравнимы с Ni-Cd аккумуляторами — первые стоят значительно меньше последних. Поехал я в магазинчик и прикупил себе вполне даже средненький аккумулятор с напряжением 12 вольт и ёмкостью 7,2 ампер-часа.
Рис.1 Фото аккумулятора.
Как видите, он совсем даже небольшого размера, весит в районе 2,5 кило, так что даже если поехать в лес не на машине, а на свои двоих — руки оттягивает не сильно.
Далее все было просто — берем 10-ти ваттную автомобильную лампочку, вешаем её на длинном проводе на дерево и подключаем к сабжу — свет готов. А для подключение магнитолы ваяем простенький стабилизатор на КРЕН8А или её буржуйском аналоге LM7809, прикручиваем провода к клемам в батарейном отсеке — e voila — имеем свет и музыку. Должен вам сказать, что подобная схема уже испытывалась — хватает на всю ночь непрерывной работы и аккумулятор до конца не разряжается.
Но вы же понимаете, что все хорошо до конца не бывает — должна быть где то капелька отходов чловеческого метаболизма, которая должна отравить всю идиллию. В данном случае засада в том, что эти аккумуляторы нельзя заряжать обычными зарядными устройствами для автомобильных аккумуляторов. Обычные кислотно-свинцовые аккумуляторы заряжаются постоянным по величине током, при этом напряжение на клеммах все время растет и когда оно достигает определенной величины — электролит в аккумуляторе закипает, что свидетельствуе об окончании заряда. Давайте себе представим, что будет, когда закипит герметичный аккумулятор. Я так полагаю, что жертв и разрушений вряд ли удасться избежать. Посему эти ящики заряжают по-другому: ток заряда устанавливают равным 0,1С, где С — это ёмкость аккумулятора, причем, зарядный ток ограничивают, поскольку этот товарищ «неудовлетворенный желудочно» и готов сожрать все, что ему дают, напряжение стабилизируют и устанавливают в пределах 14-15 вольт. В процессе заряда напряжение остается практически неизменным, а ток будет уменьшаться от установленного, до 20-30мА в самом конце заряда. То есть, нужно было собрать зарядное устройство.
Возиться ужасно не хотелось, но тут выручили буржуи — ST Microelectronics — у них, оказывается есть почти готовое решение — микросхема L200C. Эта хреновина представляет собой стабилизатор напряжения с программируемым ограничителем выходного тока. Ессс, сказал я. Мяу, казал Кот — он был со мной полностью согласен.
Документация на эту микросхему лежит тут. www.st.com/stonline/products/literature/ds/1318.pdf Схема зарядного устроства на рисунке 2 — это практически типовая схема включения
Особо описывать в общем то и нечего, остановлюсь только на паре моментов. Прежде всего — токозадающие резисторы R2-R6. Их мощность должна быть не меньше указанной на схеме, а лучше больше. Ну если вы, конечно, не фанат дымовых спецэффектов и не тащитесь от вида почерневших резисторов.

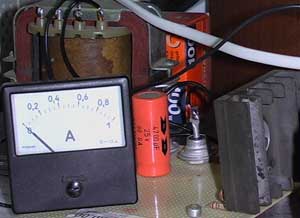

Рис 3.1 Макетка с деталюхами
Микросхему, разумеется, надо установить на радиатор, причем, тоже не жадничать — все это хозяйство расчитано на долговременную работу, поэтому, чем легче будет тепловой режим элементов, тем лучше для них, а значит и для вас. Резистором R7 подстраивается выходное напряжение в пределах 14-15 вольт. Диоды лучше брать наши, отечественные в металлических корпусах, тогда их не надо устанавливать на радиаторы. Напряжение на вторичной обмотке трансформатора 15-16 вольт. Лично я никакой платы не делал, не так уж много тут деталей — собрал все на макетке. Что получилось видно на фотке.
Рис 3.2 Все в сборе, ток без корпуса
Источник
Как заряжать герметичные свинцово-кислотные аккумуляторы
При использовании герметичные свинцово-кислотные аккумуляторы со временем тратят свой заряд, и его необходимо периодически восстанавливать. Аспекты этого процесса и будут рассмотрены в рамках статьи.
Что называют зарядкой
Так называют процесс, который является обратным разрядке. Во время зарядки свинцово-кислотных герметичных аккумуляторов они запасаются энергией, питаясь при этом от внешнего источника тока. В конечном результате накапливается заряд, что равен емкости. А как выглядят зарядные устройства для герметичных свинцовых кислотных аккумуляторов? Они представляют собой преобразователь энергии и два вывода, каждый из которых подключается к аноду и катоду. Герметичный необслуживаемый свинцово-кислотный аккумулятор при подключении в сеть начнёт процесс восстановления и превращения электрической энергии (подаваемой из сети) в химическую. Чтобы в последующем, как только возникнет необходимость, он мог проводить обратный процесс и обеспечивать энергоснабжение различных устройств и приборов.
Заряжаем просто и безопасно
Для этого необходимо воспользоваться методом «ток-напряжение». В чем он заключается? Первоначально аккумулятор заряжается постоянным током. Когда необходимые показатели достигаются, начинает идти поддержка постоянного напряжения. Чтобы узнать начальный ток зарядки, обычно достаточно внимательно осмотреть корпус – там указывается данный параметр. Обычно эта величина составляет до 0,3 емкости аккумулятора. Чтобы было более понятно, представим, что у нас есть устройство с параметром в 100 А/час. Тогда ток заряда не должен превышать 30А. Но это безопасный максимум, многие производители в своих зарядных устройствах используют правило десяти процентов. Это позволяет заряжать аккумуляторы без наименьшей боязни сделать что-то не так и вывести его из строя. А сколько же нужно заряжать? Если начальный ток равен 20% емкости, то резерв аккумулятора будет восстановлен на 90% примерно за 5-6 часов. На оставшиеся 10% понадобится примерно сутки. Вот такие особенности своего функционирования имеет зарядное для герметичных свинцово-кислотных аккумуляторов. Можно ли как-то ускорить этот процесс? Да, и мы сейчас рассмотрим, как.
Быстрая зарядка свинцово-кислотных герметичных аккумуляторов
Нормой считается зарядка постоянным током при напряжении в 13,8. Больше этого не рекомендуется из-за возможных негативных последствий. Но если они вас не страшат, то можете повысить напряжение к 14,5 В (это для аккумуляторов на 12 В). В результате аккумулятор при 20% показателе зарядится за 6 часов. Применяется такой способ исключительно при работе в циклическом режиме.
Влияние температуры
Всё, что было написано выше, относится только к случаю, когда температура составляет 20 градусов Цельсия. При других показателях необходимо вводить компенсацию зарядного напряжения. Заряжать свинцово-кислотные аккумуляторы можно в диапазоне от -15 до 40 градусов. Чем большая температура, тем меньшим должно быть напряжение для избегания перезарядки. В противоположном случае данный показатель, наоборот, следует увеличить, чтобы избежать недозарядки. Герметичный необслуживаемый свинцово-кислотный аккумулятор из-за этого желательно заряжать именно в условиях 20 градусов Цельсия плюс-минус несколько. Конечно, можно и высчитывать каждый раз, но это не всегда удобно. В качестве идеального места по температурному параметру часто выбирают свои жилища, но тогда необходимо позаботиться о качественном проветривании места зарядки как во время этого процесса, так и через несколько часов после его окончания.
Последствия при несоблюдении техники безопасности
Описанные выше способы нацелены на быструю и безопасную зарядку. При этом ставится задача максимального сохранения ресурса свинцово-кислотного аккумулятора путём минимизации факторов его старения. А теперь давайте осмотрим отклонения. Что будет, если использовать ток больший, чем максимально допустимый? Первоначально следует отметить, что герметичные свинцово-кислотные аккумуляторы не смогут полностью зарядиться. Также из-за уменьшения эффективности механизма рекомбинации газов электролит будет терять воду. Поэтому даже разовой зарядки хватит, чтобы сократить ресурс работы.
А что будет, если уменьшить ток к 0,5 проценту от емкости? Герметичные свинцово-кислотные аккумуляторы зарядятся и в таком случае, но продолжаться данный процесс будет несколько недель. К тому же устройство будет находиться в состоянии, что эквивалентно разряженному. А это приводит к сульфатации и ускоренному старению. Конечно, одной зарядки с малым током недостаточно для серьезных повреждений, но ими лучше не пользоваться. Также необходимо следить и за конечным напряжением, чтобы не произошло недозаряда устройства и уменьшения его ресурса.
А почему свинцово-кислотные аккумуляторы имеют такой диапазон температур для зарядки? Дело в том, что при выходе из них прекращается работа механизма рекомбинации газов, и электролит теряет свою воду.
Всё ли хорошо было сделано
Чтобы получить хороший результат, необходимо соблюдать требуемые параметры в необходимых рамках. Главное место в этом вопросе должны занимать ток и напряжение (учитывайте температуру). Тогда герметичные свинцово-кислотные аккумуляторы будут заряжаться успешно и смогут прослужить длительное время. Если же вокруг предохранительных клапанов есть электролит, белый налёт или пузырьки, то восстановление характеристик устройства было совершено неправильно. Для определения состояния можно использовать тестер. Восстановление герметичных свинцово-кислотных аккумуляторов осуществляется с помощью специальных зарядных устройств (которым может потребоваться несколько суток) или дополнительных механических действий (как-то подлить электролит).
Заключение
Как видите, процесс зарядки свинцово-кислотных аккумуляторов нельзя назвать сложным. При соблюдении техники безопасности непросто будет получить что-то не то. Но напоследок хочется порекомендовать заряжать их в отдельных помещениях, а если устройства восстанавливают в условиях жилого дома, то необходимо позаботиться о качественном проветривании во время процесса, а также нескольких часов после него. Эти меры безопасности необходимы из-за того, что, пускай и в микроскопических дозах, но свинец может попадать в воздух, а через него и в организм, откуда он очень медленно выводится и постоянно оказывает отравляющее воздействие.
Источник
Зарядное устройство для герметичных свинцовых (гелевых) аккумуляторов
Эта история началась когда мы решили отправиться в лес в ночь с субботы на воскресение — у брата был день варенья, и мы его решили отметить на свежем воздухе под шашлычек и водочку. Стали собираться. Для освещения взяли пару фонарей, для наведения музыкального фона небольшую магнитолку-бумбокс. Разумеется, для всего этого купили батарейки, что обошлось нам в кругленькую сумму. С рожами счастливых идиотов мы вломились в лес и бойко приступили к сборке дров, трезво (пока еще) рассудив, что было бы неплохо наломать этих самых дров пока не стемнело. А дров надо было на два костра — для шашлыков и для обогрева — освещения места празднования. Ну что я вам хочу сказать. на следующий день мне с трудом удавалось разогнуться, поскольку для того, чтобы от костра света было достаточно туда надо постоянно подбрасывать дрова, которые надо рубить в лесу, в котором после захода солнца стало темно, как сами знаете где и батареи в фонарях приходилось экономить и освещать место пьянства костром, для которого надо рубить дрова. Я повторяюсь, да? Ну вот той ночью у меня таких повторений было очень много. В связи с чем на следующий день возникло два вопроса — «я отдыхал?» Или «где и как сделать, чтобы такого больше не случалось?»
Прежде всего батареи — ясно, что нужны аккумуляторы, но посмотрев на цены современных никель-кадмиевых аккумуляторов моя жаба категорически отказалась их покупать. Тут я вспомнил про УПС-ы — ну знаете, такие бандуры для того, чтобы ваш комп не вырубился в самый неподходящий момент, когда вы заканчиваете проходить сапера 100х100, а добрый сосед уже подключил самопальный сварочный агрегат в розетку и радостно ухмыльнувшись включил его, обесточивая, таким образом пол-дома.
Так вот, в этих бандурах применяются герметичные свинцовые аккумуляторы — их еще называют гелевыми. По стоимости они не сравнимы с Ni-Cd аккумуляторами — первые стоят значительно меньше последних. Поехал я в магазинчик и прикупил себе вполне даже средненький аккумулятор с напряжением 12 вольт и ёмкостью 7,2 ампер-часа.
Рис.1 Фото аккумулятора.
Далее все было просто — берем 10-ти ваттную автомобильную лампочку, вешаем её на длинном проводе на дерево и подключаем к сабжу — свет готов. А для подключение магнитолы ваяем простенький стабилизатор на КРЕН8А или её буржуйском аналоге LM7809, прикручиваем провода к клемам в батарейном отсеке — e voila — имеем свет и музыку. Должен вам сказать, что подобная схема уже испытывалась — хватает на всю ночь непрерывной работы и аккумулятор до конца не разряжается.
Но вы же понимаете, что все хорошо до конца не бывает — должна быть где то капелька отходов чловеческого метаболизма, которая должна отравить всю идиллию. В данном случае засада в том, что эти аккумуляторы нельзя заряжать обычными зарядными устройствами для автомобильных аккумуляторов. Обычные кислотно-свинцовые аккумуляторы заряжаются постоянным по величине током, при этом напряжение на клеммах все время растет и когда оно достигает определенной величины — электролит в аккумуляторе закипает, что свидетельствуе об окончании заряда. Давайте себе представим, что будет, когда закипит герметичный аккумулятор. Я так полагаю, что жертв и разрушений вряд ли удасться избежать. Посему эти ящики заряжают по-другому: ток заряда устанавливают равным 0,1С, где С — это ёмкость аккумулятора, причем, зарядный ток ограничивают, поскольку этот товарищ «неудовлетворенный желудочно» и готов сожрать все, что ему дают, напряжение стабилизируют и устанавливают в пределах 14-15 вольт. В процессе заряда напряжение остается практически неизменным, а ток будет уменьшаться от установленного, до 20-30мА в самом конце заряда. То есть, нужно было собрать зарядное устройство.
Возиться ужасно не хотелось, но тут выручили буржуи — ST Microelectronics — у них, оказывается есть почти готовое решение — микросхема L200C. Эта микросхема представляет собой стабилизатор напряжения с программируемым ограничителем выходного тока. Документация на эту микросхему лежит тут: www.st.com/stonline/products/literature/ds/1318.pdf Схема зарядного устроства на рисунке 2 — это практически типовая схема включения
Особо описывать в общем то и нечего, остановлюсь только на паре моментов. Прежде всего — токозадающие резисторы R2-R6. Их мощность должна быть не меньше указанной на схеме, а лучше больше. Ну если вы, конечно, не фанат дымовых спецэффектов и не тащитесь от вида почерневших резисторов.
Рис 3.1 Устройство на макетной плате
Микросхему, разумеется, надо установить на радиатор, причем, тоже не жадничать — все это хозяйство расчитано на долговременную работу, поэтому, чем легче будет тепловой режим элементов, тем лучше для них, а значит и для вас. Резистором R7 подстраивается выходное напряжение в пределах 14-15 вольт. Диоды лучше брать наши, отечественные в металлических корпусах, тогда их не надо устанавливать на радиаторы. Напряжение на вторичной обмотке трансформатора 15-16 вольт. Лично я никакой платы не делал, не так уж много тут деталей — собрал все на макетке. Что получилось видно на фотке.
Рис 3.2 Все в сборе, только без корпуса
Работает все, как и предсказано в теории — ток, по началу, большой, к концу заряда опустился до незначительного и в таком состоянии живет уже несколько дней. Кстати, фирма производитель рекомендует как раз такой, незначительный ток в течении длительного времени для сохранения ёмкости батареи.
Рис 4.1 Еще один вариант сборки
Рис 4.2 Собранное устройство на плате
Скачать печатную плату в форматах LAY и Corel для плоттерной резки на пленке вы можете ниже
Источник
