Терморегулятор вентилятора ПК
Основная проблема воздушного охлаждения ПК- шум. При увеличении скорости вентиляторов увеличивается и шум. Шум раздражает, отрицательно влияет на наше здоровье и производительность.
Так почему бы не начать бороться с ним? Решение — терморегулятор. В большинстве ПК вентиляторы вращаются с максимальной скоростью, вне зависимости от загруженности процессора и внешней температуры. Современные вентиляторы ПК имеют встроенные терморегуляторы, впрочем как и некоторые материнские платы.
Идея использования терморегулятора сама по себе не нова, сейчас вентиляторы с функцией терморегуляции довольно распространены. К сожалению, большинство из них имеют свои недостатки:
- Температура процессора устанавливается автоматически. Недостатком такого подхода является отсутствие возможности подстройки вентилятора под конкретную модель процессора (рабочие температуры разных процессоров отличаются). Очевидно, что такие вентиляторы совершенно не подходят для overclocking’a.
- Большинство вентиляторов регулируют скорость вращения лопастей, однако не могут отключиться полностью. Это особо актуально для вентиляторов, используемых в корпусах ПК. К тому же существуют процессоры, которые при отсутствии загрузки вообще не требуют охлаждения.
- Каждый вентилятор требует отдельный сенсор. Поэтому наилучшим решением будет создать терморегулятор для вентилятора самостоятельно.
За смешную цену в 4$, терморегулятор будет иметь следующие особенности:
- Возможность подстройки температуры пользователем.Настройка температуры сможет производиться в большом диапазоне, поэтому терморегулятор можно будет применять как для вентиляторов, используемых в корпусе ПК, так и для вентиляторов, используемых с процессором.
- Вентилятор отключается, если температура достигает определенного минимума.
- Возможность одновременного использования одного сенсора с несколькими вентиляторами. Итак, теперь, покончив с теорией, можно приступать непосредственно к сборке устройства.
Нам понадобиться всего лишь три (!) элемента:
- Силовой MOSFET транзистор (N канальный)
- Потенциометр 10 кОм
- Сенсор температуры NTC с сопротивление в 10 кОм (термистор)
Достать любой элемент не составит никакого труда. Особых требований к MOSFET’у нет — напряжение более 12 В. Собирая устройство, был использован IRFZ24N MOSFET 12 В и 10 А. Для жителей США — IFR510 Power MOSFET.
Потенциометр — любой. И наконец, NTC термистор. Вы можете использовать любой термистор, единственные параметры — сопротивление (10 кОм) и цена (минимальная).
Возможно, вам понадобятся:

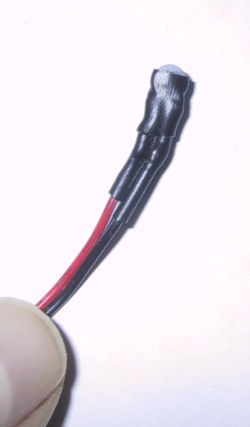

- Изоляция. Не смотря на то что устройство не требует отдельного корпуса, изолировать его просто необходимо. Можно воспользоваться как термотрубками, так и старой доброй изоляционной лентой.
- Макетная плата. Необязательна, но для удобства все же стоит воспользоваться.
- Радиатор для транзистора. В нормальных условиях необязателен, однако при использовании более трех вентиляторов, все — же придется установить.
Что бы упростить процесс сборки, схема предоставлена в графическом оформлении. Это дает возможность собрать устройства без каких-либо знаний в электронике. К сожалению, пользоваться паяльником вам все же придется уметь.

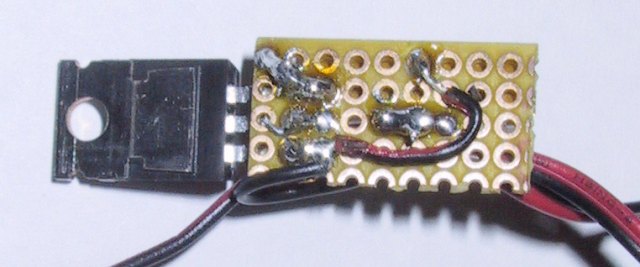

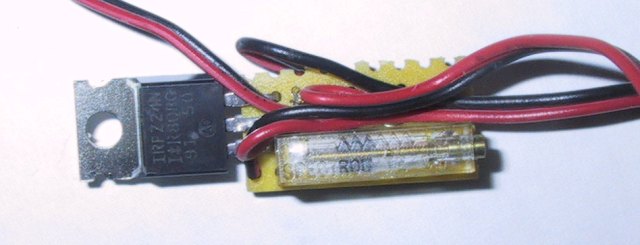

Когда все будет собрано — устройство будет выглядеть довольно компактно.
Если у Вас возникают проблемы при обращении с паяльником — используйте большую макетную плату.
Предупреждения .
Убедитесь, что вы хорошо изолировали устройство. Не допускайте контакта устройства с корпусом и др. элементами ПК. Измерение скорости вентилятора не будет работать. Не пытайтесь подключить провод сигнала к материнской плате — это может повредить ее. Теперь необходимо настроить терморегулятор. Для этого включаем «холодный» компьютер.
Регулируем сопротивление потенциометра и устанавливаем его на значении, при котором лопасти вентилятора не вращаются. Когда температура начинает приближаться к максимальной уменьшаем сопротивление до того как вентилятор начинает слабо вращаться. Не жалейте времени настраивая нужное сопротивление, т.к. от этого зависит эффективность всего устройства. Если настройки неправильны компьютер перегреется или же вентилятора будут работать на максимальной мощности все время. Если вы добавили дополнительный вентилятор необходимо настроить терморегулятор заново.
Внимание!
Вы собираете это устройство на свой страх и риск, автор не несет никакой ответственности за последствия использования этого устройства.
Перевод: Ale)(ander, по заказу РадиоЛоцман
Источник
Автоматический регулятор оборотов кулера
Вентиляторы охлаждения сейчас стоят во многих бытовых приборах, будь то компьютеры, музыкальные центры, домашние кинотеатры. Они хорошо, справляются со своей задачей, охлаждают нагревающиеся элементы, однако издают при этом истошный, и весьма раздражающий шум. Особенно это критично в музыкальных центрах и домашних кинотеатрах, ведь шум вентилятора может помешать наслаждаться любимой музыкой. Производители часто экономят и подключают охлаждающие вентиляторы напрямую к питанию, от чего они вращаются всегда с максимальными оборотами, независимо от того, требуется охлаждение в данный момент, или нет. Решить эту проблему можно достаточно просто – встроить свой собственный автоматический регулятор оборотов кулера. Он будет следить за температурой радиатора и только при необходимости включать охлаждение, а если температура продолжит повышаться, регулятор увеличит обороты кулера вплоть до максимума. Кроме уменьшения шума такое устройство значительно увеличит срок службы самого вентилятора. Использовать его также можно, например, при создании самодельных мощных усилителей, блоков питания или других электронных устройств.
Схема
Схема крайне проста, содержит всего два транзистора, пару резисторов и термистор, но, тем не менее, замечательно работает. М1 на схеме – вентилятор, обороты которого будут регулироваться. Схема предназначена на использование стандартных кулеров на напряжение 12 вольт. VT1 – маломощный n-p-n транзистор, например, КТ3102Б, BC547B, КТ315Б. Здесь желательно использовать транзисторы с коэффициентом усиления 300 и больше. VT2 – мощный n-p-n транзистор, именно он коммутирует вентилятор. Можно применить недорогие отечественные КТ819, КТ829, опять же желательно выбрать транзистор с большим коэффициентом усиления. R1 – терморезистор (также его называют термистором), ключевое звено схемы. Он меняет своё сопротивление в зависимости от температуры. Сюда подойдёт любой NTС-терморезистор сопротивлением 10-200 кОм, например, отечественный ММТ-4. Номинал подстроечного резистора R2 зависит от выбора термистора, он должен быть в 1,5 – 2 раза больше. Этим резистором задаётся порог срабатывания включения вентилятора.
Источник
Простой универсальный терморегулятор-автомат
Практическая схема универсального терморегулятора для кулера блока питания или любых бытовых нагревательных приборов. Требует минимума деталей и времени для изготовления.
В базовом варианте схема разрабатывалась для регулировки частоты вращения кулера блока питания в зависимости от температуры нагрева силовых регулирующих элементов (транзисторов, диодных сборок и др.). При всей своей простоте схема на практике многократно показала хорошую повторяемость и надёжность в работе.
Здесь в качестве термодатчика (Т1 на схеме) хорошо зарекомендовали себя германиевые транзисторы из старых серий типа МП39 — МП42. Правда найти именно такие сейчас проблематично, но можно использовать и любые современные, маломощные, также германиевые.
В качестве же Т2 и Т3 можно применить любые кремниевые транзисторы соответствующей структуры и мощности. Транзистор Т3 следует поставить на теплоотвод, размер которого зависит от мощности нагрузки — кулера в его коллекторной цепи. Для небольших кулеров теплоотвод вообще не требуется. Ограничительный резистор R2 также подбирается при необходимости в зависимости от мощности нагрузки и питающего напряжения (схема нормально работает при напряжении питания 9. 27 вольт).
Термодатчик (Т1) располагается рядом с нагревающимися элементами. Базовый вывод транзистора Т1, как видно из схемы, не используется и его можно удалить при необходимости. Подстроечным резистором R1 настраиваем температуру нагрева термодатчика, при которой кулер (или другая нагрузка) будет отключаться. Причём отключение/включение будет происходить не скачком, а плавно — частота вращения будет постепенно нарастать и спадать.
Если нужно регулировать температуру более мощной или высоковольтной нагрузки, вместо кулера в коллекторную цепь транзистора Т3 достаточно включить любое подходящее реле с обмоткой управления на 12. 24 вольта, которое уже своими контактами будет управлять включением/выключением нагрузки, например, обогревателя или электроплиты. Таким образом без всяких изменений схемы вы получите универсальное термореле на «все случаи жизни».
Схема изначала создавалась под «древние» транзисторы серии «МП» в качестве датчика температуры просто потому что их было NNN-е количество в запасах. Можно, конечно, поставить и кремниевый транзистор, но у германиевых зависимость сопротивления переходов от температуры более линейна. Также можно использовать и специально предназначенные для этого «терморезисторы», но следует подобрать подходящие по сопротивлению. Схема простая и экспериментировать с датчиками, при желании, будет не сложно, подбирая номиналы сопротивлений R1 и R2 и напряжение питания.
Прошу ставить «палец-вверх» если статья была полезна
Источник
Терморегулятор для вентилятор для блока питания
_________________
Мудрость приходит вместе с импотенцией.
Схему не я рисовал, просто скинул картинку с веб-страницы и свои номиналы подрисовал. Но да, рисовка косячная, термистор нарисован обычным резюком (однако, рядом написано Rt). Ну, не суть.
По этой последней схемке.. Вместо КТ815 вставил два КТ940А параллельно, вместо КТ3102 какой-то неопознанный npn (из маркировки одна малюсенькая серая точка а морде, цоколевку вызвонил). Вопрос такой: ток коллектора у 940-го вроде всего 100мА, у двоих, выходит-200мА. Испытывая, гонял со 160-миллиамперным кулером. Вопрос: выдержат ли транзюки его в течение долгого времени? Нагревая датчик, разогнал кулер на всю и держал с минуту, транзюки чуть теплые, вроде, ничто не предвещает бабаха..
Почему КТ940А? Да девать некуда, накопилась горстка.. А при их слабом токе их особо никуда не пихнешь.
И еще смешной момент: при малых оборотах кулера в соседней комнате по радио прут весьма заметные помехи) При том что гоняю от аккумулятора.
_________________
Не всегда есть комп, или скорость интернета, но чем смогу-помогу.
И да пребудет с вами Сила тока!
JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!
Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/cwc
Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
Спасибо, скинул схемку в коллекцию.
Вопрос из разряда «сначала сделал, потом спросил». Приклеил термистор к процессорному радиатору с помощью плюшки Поксипола («холодная сварка»). Не отвалится со временем? В простое, когда кроме винды, ничего не запущено, нагрева практически нет, вентиль еле крутится, и этого хватает. С нагрузкой (игры, программы) пока не проверял. Но, думаю, прямо таки сильно греть не будет. И все таки.
