Сварка скруток от аккумулятора

28 ноябрь 2019
При изготовлении миниатюрных самоделок порой требуется сварка тонкостенных деталей, которые обычный сварочный аппарат просто прожигает. В таком случае для сваривания заготовок можно использовать автомобильную или мотоциклетную аккумуляторную батарею. Такое решение также подойдет и для соединения скруток электропроводов в распределительных коробках.

Комплектующие:

аккумуляторная батарея 12В;
зажимы крокодилы – 3 шт.;
мощные медные провода желательно длиной до 1 м – 2 шт.;
батарейка R20 (подойдет использованная).

Сборка сварочного аппарата

В качестве сварочного электрода в данной самоделке будет применяться графитовый стержень из батарейки R20. Он легко извлекается после распила ее корпуса по кругу.

Как пользоваться

Перед началом сварки свободный крокодил от минусовой клеммы аккумулятора зажимается на одной из заготовок. Он будет выполнять функцию массы. Стержень при этом будет работать как электрод. Его конец кратковременными касаниями прикладывается к месту наложения шва. Электрод греется, поэтому его лучше удерживать плоскогубцами. Графит раскаляется и начинает плавить тонкий металл. Чтобы не прожечь деталь, электрод следует медленно вести по линии стыка заготовок, иногда прерываясь. В первые секунды графит сильно дымит, пока на нем не перегорят остатки электролита из батарейки.

Источник

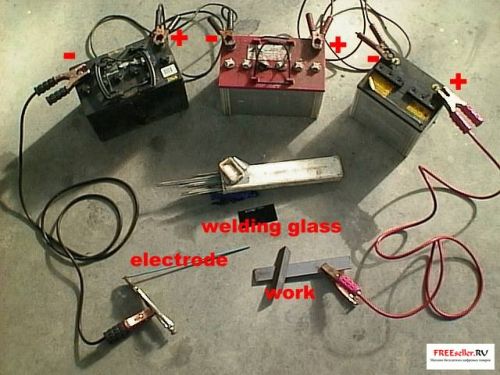

Сварочный аппарат из автомобильных аккумуляторов

Авторизация на сайте

Не секрет, что при выполнении сварочных работ наши электрические сети при нагрузке в 3,5кв. сразу же дают просадку напряжения на 30 вольт и более.

Конечно можно приобрести для сварочных работ отдельную электростанцию, но можно сделать и иначе — сделать самодельный сварочный аппарат из автомобильных аккумуляторов.

Изготовление сварочного аппарата

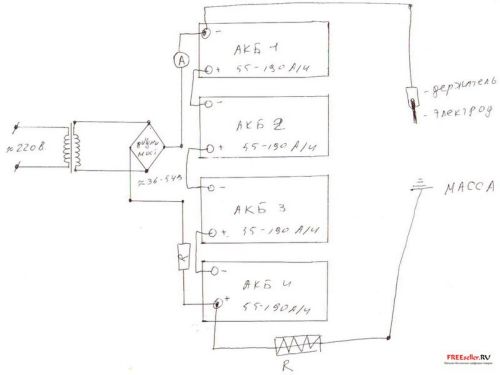

Взять несколько 3-4 автомобильных аккумулятора емкостью 55-190 А/часов (чем больше тем лучше) и соединить их последовательно (подручными средствами, с помощью проводов прикуривания, провода, кусачек, зажимных пасатиж)

Примечание: Можно использовать б/у аккумуляторы

Самодельный сварочный аппарат можно дополнить сделав к нему дополнение самодельное зарядное устройство (чтобы не заряжать аккумуляторы по отдельности), ночью ставим на зарядку, а днем спокойно работаем.

Ток, который развивается при сварке электродом 3мм. 90-120ампер для аккумулятора не составляет и половины нагрузки, а электролит имеет прекрасную теплоемкость.

Напряжение выхода зависит от количества используемых аккумуляторов и составляет 42-54 В

Сила тока 10% от ёмкости 1 аккумулятора в блоке, то есть если у вас 55 ампер/часов, то не более 5 ампер зарядного тока.

Источник

Сварка кабелей самодельными и магазинными сварочными аппаратами

Сварка проводов — это один из разрешенных в ПУЭ методов соединения. Данный способ выделяется повышенной надежностью и гарантирует минимальное переходное сопротивление скрутки. Поэтому если необходимо выполнить надежную и долговечную проводку, то лучше всего воспользоваться именно сваркой.

Содержание

Технология сварки проводов
Почему не получится паяльником
Аппараты для сварки проводки
Аппарат из железного трансформатора
Современная инверторная сварка
Как сделать сварочный аппарат своими руками
Расходные материалы и инструменты
Инструкция по сборке
Корпус сварочника
Подбор трансформатора
Питающие кабели
Применение клемм
Держатель для электрода
Инструменты и материалы для сварки
Сварочный аппарат
Графитовые электроды
Средства индивидуальной защиты
Прочий инструмент для сварки проводов
Как варить медные провода
Сваривание проводов из алюминия
Сварка термитной смесью
Скрутка проводов перед сваркой
Сваривание медных проводов с алюминиевыми
Параметры сварочного тока

Технология сварки проводов

Технология сварки электропроводки основана на расплавлении токоведущих жил и их дальнейшем сплавлении друг с другом. Весь процесс протекает при высоких температурах порядка 1000°C, когда металл проводников находится в жидком состоянии. Нагрев осуществляется с помощью электрического тока в десятки и даже сотни ампер.

Почему не получится паяльником

Паяльником сварить провода не получится. Сварка и пайка — это вещи абсолютно разные. При спаивании проводники соединяются посредством припоя. Он затекает между токоведущими жилами и играет роль электропроводящего клея. При сваривании контакт получается иным образом. Проводники расплавляются и, находясь в жидком виде, смешиваются друг с другом. Полученное соединение на порядок надежнее пайки.

Аппараты для сварки проводки

Чтобы сварить несколько медных проводов, необходимо кратковременно пропустить через место будущего соединения большой ток. В подавляющем большинстве случаев в качестве источников столь высоких токов выступают устройства 2 типов:

Железный трансформатор. Простой и надежный аппарат.
Сварочные инверторы. Современное, удобное решение.

Аппарат из железного трансформатора

В основе такого аппарата для сварки проводов лежит мощный трансформатор с железным сердечником. Идеально, если он советского производства, ведь техника тех времен выполнялась с запасом по мощности.

Трансформатор берет от розетки 220 В и понижает их до низкого и безопасного для человека напряжения 12-48 В. При этом ток в выходной обмотке достигает значений порядка 25-250 А. Выходные параметры трансформатора рассчитываются заранее или подбираются путем изменения количества витков вторичной обмотки.

У железных трансформаторов есть весомые преимущества:

надежность;
простота ремонта;
неприхотливость к условиям работы.

Имеются и недостатки:

в железном трансформаторе не получится легко и быстро выставить нужный выходной ток;
большой вес, начиная примерно от 5-7 кг.

Современная инверторная сварка

Современные устройства на полупроводниках, микросхемах и транзисторах — это те же сварочные аппараты, которыми сваривают железные трубы и заборы. Только для оплавления медной проводки необходимы другие типы электродов.

Сварка инвертором имеет следующие плюсы:

легкий вес;
возможность выставить требуемое значение тока с точностью до 1 А.

сложный ремонт, требующий опыта и знаний в электронике;
аппарат нужно содержать в чистоте и сухости, иначе он сгорит в неподходящий момент.

Это интересно. Существует необычный способ соединения — ультразвуковая сварка. Он позволяет сплавлять на молекулярном уровне то, что на первый взгляд невозможно соединить подобным образом. Например, припаять медный проводник к стеклу или керамике.

Как сделать сварочный аппарат своими руками

Изготовить сложный сварочный инвертор — занятие заранее провальное. Технически это возможно, но практически гораздо проще, быстрее и дешевле купить готовый источник тока. С железным трансформатором легче. Поэтому самодельный аппарат для сварки проводов легче сделать именно из него.

Расходные материалы и инструменты

Большинство инструментов и материалов для сборки доступны в домашних мастерских и электротехнических магазинах любого города. Сложности вызовет только поиск трансформатора. Не везде получится купить подходящий по мощности. Как вариант, можно поискать нужный на барахолках, блошиных рынках или поспрашивать у знакомых с заводов и предприятий.

Более подробный перечень необходимых инструментов и материалов выглядит следующим образом:

понижающий трансформатор;
материалы для крепежа и корпуса;
медные гибкие провода большого сечения от 35 кв. мм;
слесарные и измерительные инструменты, отвертки, ножовка по металлу и т. п.

Дополнительная информация. В качестве проводов для выходного тока отлично подходят гибкие многожильные AWG кабели в силиконовой изоляции. Их защитное покрытие выдерживает высокие температуры. Сам проводник мягкий и податливый для руки. С такими проводами удобнее работать и лазить по распределительным коробкам под потолком.

Инструкция по сборке

Сборка аппарата своими руками потребует минимальных навыков работы с ручным инструментом. Для удобства процесс изготовления следует разбить на 5 этапов:

Подготовка корпуса. Он выбирается исходя из габаритов трансформатора.
Поиск и монтаж трансформатора. Проверка его работоспособности.
Подбор питающего кабеля. Защита аппарата от перегрузки.
Установка выходных клемм. Другие способы соединения.
Выбор и монтаж держака и электрода. Самодельные альтернативы.

Корпус сварочника

Проще всего использовать готовый корпус от какого-либо электрического прибора. Например, от зарядного устройства авто или подходящего по размеру бесперебойника от компьютера. Желательно, чтобы корпус был из диэлектрического материала (пластик, карболит). Это станет плюсом в пользу безопасности будущего устройства. Если никакой из перечисленных вариантов не подходит, то проще всего сделать корпус из тонколистового железа толщиной 1-3 мм.

Подбор трансформатора

Нужный трансформатор иногда возможно найти в магазинах. Другой вариант — поискать у знакомых или намотать самостоятельно.

Первичная обмотка трансформатора рассчитывается на 220 В. Железо подбирается исходя из габаритной мощности в 200-1000 Вт. Маломощные трансформаторы пригодны для сварки тонких проводов, а высокомощные — для толстых.

Вторичная обмотка трансформатора наматывается проводом от 35 кв. мм, ведь ей предстоит испытывать токи короткого замыкания. В качестве материала выходной обмотки лучше использовать медь. Это уменьшит потери на нагрев.

Питающие кабели

Сетевой провод питания 220 В подбирается исходя из мощности трансформатора. Для устройств с потреблением 1 кВт его сечение берется не менее 4 кв. мм. Толстый кабель лучше и тем, что его сложнее надломить или порвать в условиях ремонта и прокладки проводки.

Для защиты аппарата нелишним будет в цепи первичной обмотки установить плавкий предохранитель или автоматический выключатель. Так трансформатор будет защищен от перегрузки по току.

Применение клемм

По возможности стоит избегать применения клемм. Они имеют свойство со временем разбалтываться и обгорать, особенно на больших токах вторичной обмотки трансформатора. Самые надежные соединения выполняются сваркой, пайкой или опрессовкой.

Однако в некоторых случаях клеммы — это удобно. Например, на выходе сварочного трансформатора. Применяя клеммы, можно переносить аппарат отдельно от его проводов. Главное следить, чтобы во время работы клеммы не окислялись, не болтались и не перегревались. Периодически допустимо убирать загрязнение при помощи напильника.

Держатель для электрода

Сварка осуществляется графитовым электродом, покрытым тонким слоем меди. Такая комбинация обеспечивает хорошую проводимость меди в сочетании с жароустойчивостью графита. Подобные электроды имеются в продаже.

Если же найти их не удалось, то можно изготовить самостоятельно из графитовой щетки электродвигателя. Ее следует взять покрупнее и выпилить ножовкой по металлу до желаемого размера.

Держак выполняется из пары медных шин и болтов для затяжки. Приспособление должно надежно зажимать графитовый электрод.

Инструменты и материалы для сварки

Одного сварочника недостаточно для того, чтобы выполнить качественное соединение проводов. Полный список всего необходимого выглядит следующим образом:

Сварочный аппарат. Инверторный или трансформаторный.
Электроды. Медно-графитовые покупные или самодельные.
Средства защиты. Очки, перчатки.
Ручной инструмент. Пассатижи, кусачки.

Сварочный аппарат

Сварочный аппарат преобразует напряжение из сети в безопасное для здоровья. Дополнительно он создает гальваническую развязку между человеком и розеткой.

Графитовые электроды

Медно-графитовые и угольные стержни выдерживают огромные температуры. В процессе работы они нередко раскаляются добела. При этом сам электрод практически не разрушается. Работая с ними, следует быть осторожным. Графит — материал хрупкий. Электрод способен треснуть от случайного удара о твердую поверхность. Купить новый в ближайшем магазине не получится.

Средства индивидуальной защиты

При сварке проводов появляется ряд опасных для здоровья факторов. Наиболее весомые из них таковы:

Яркое излучение от электродов. Для защиты от вспышек принято использовать сварочные маски или очки. Они защитят глаза от слишком сильного светового излучения дуги, а лицо от возможных искр.
Высокая температура сварки свыше 1300°C. Здесь пригодятся перчатки из негорючих материалов. Обжечь может не столько прикосновение к раскаленному металлу, сколько его брызги и искры.
Риск поражения электрическим током. Подобные устройства для сварки работают от розетки. Не всегда с ними обращаются достаточно аккуратно. Поэтому возможно повреждение изоляции и попадание корпуса аппарата или его вторичной обмотки под потенциал сети. Для защиты от этого фактора пригодятся знания в электрике, технике безопасности и здравый смысл.

Прочий инструмент для сварки проводов

Из ручного инструмента пригодятся пассатижи, кусачки и нож. Возможно, понадобится и другой инструмент, но его уже каждый выбирает исходя из собственной технологии сварки проводов. Пассатижи нужны, чтобы держать спаиваемую скрутку. Кусачки — чтобы подрезать ее до нужной длины. Нож — для снятия изоляции с проводов. По сути, все перечисленное возможно сделать одними только пассатижами, но это будет не так удобно, как использовать отдельный инструмент для каждой операции.

Дополнительная информация. Возможно немного схитрить. Один из проводов выходной обмотки нужно подключить к старым ненужным пассатижам. Для этого к ним приваривается винт. Затем с помощью гаек и медного наконечника на винт подключается провод от трансформатора. Во время работы свариваемые провода удерживаются этими же пассатижами.

Как варить медные провода

Сварка медных проводов не требует большого опыта. Порядок работы таков:

Токоведущие жилы зачищаются от изоляции. Затем оголенные проводники скручиваются.
Со стороны изоляции к скрутке подключается один из сварочных проводов. Это удобно делать при помощи пассатижей или каких-либо самодельных зажимов.
К противоположному концу скрутки необходимо прикоснуться угольным электродом. Загорится небольшая сварочная дуга. Конец скрутки расплавится. При необходимости операция повторяется несколько раз до образования на конце соединения прочной аккуратной капли расплавленного металла.
После сварки полученную скрутку необходимо заизолировать монтажными колпачками, термоусаживаемой трубкой или изоляционной лентой.

Сваривание проводов из алюминия

Сварка алюминиевых проводов графитовым электродом возможна, но требует некоторого опыта. В расплавленном виде алюминий более текучий чем медь. Поэтому во время жидкой фазы он способен просто вытечь с места соединения. После застывания также есть особенности. Алюминий хрупкий, токоведущая жила легко обламывается в месте сварки.

Дополнительная информация. Гораздо удобнее сваривать алюминиевую проводку газовой горелкой. Для этого заранее подготовленная скрутка нагревается пламенем. Затем тонким железным прутком (гвоздь, отвертка) необходимо разорвать оксидную пленку и позволить металлам свариваемых жил перемешаться друг с другом. Это сложно, требует практики, но гарантирует самое надежное соединение алюминиевых токоведущих жил.

Источник

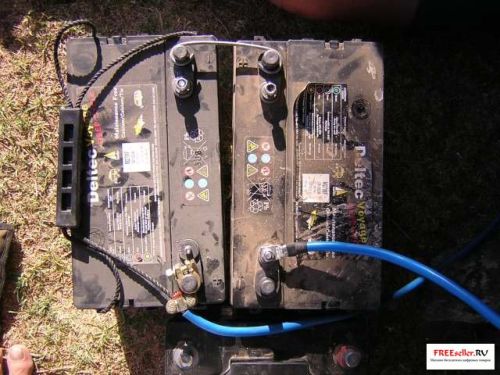

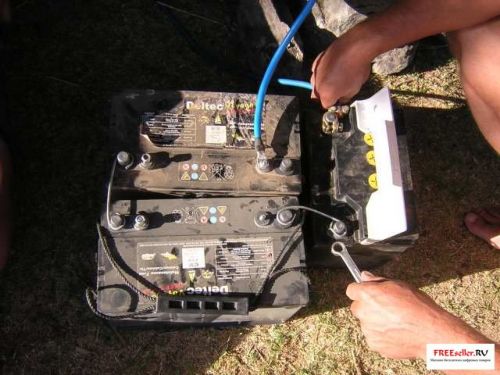

«Русская сварка»: как правильно соединять аккумуляторы для сварочных работ в поле

Полевая сварка с помощью автомобильных аккумуляторов известна продвинутым фанатам-джиперам всего мира, но на зарубежных интернет-форумах ее почему-то называют «Russian welding», «русская сварка»… Видимо, за суровость, свойственную «русским горкам» и «русской рулетке».

– У вас запчасти для УАЗа есть?
– Да, а что вам нужно?
– Электроды, проволока и изолента…
(Бородатый анекдот)

Ремонт машины с помощью сварки в полевых условиях – курьез или спасение жизни?

Привычка шоферов прошлых поколений возить с собой полбагажника инструментов и полбагажника запчастей, к счастью, ушла в прошлое. Современный автомобиль при хорошем и своевременном профилактическом обслуживании, даже будучи в весьма почтенном возрасте, редко преподносит фатальные сюрпризы, после которых дальнейшее движение можно продолжать только на «галстуке» или на эвакуаторе. Однако существует и сохраняется класс автолюбителей, которым по-прежнему жизненно необходимо иметь при себе массу запасных частей и солидный арсенал инструментов, куда входят в том числе как минимум дрель и болгарка. Речь идет о владельцах честных полноразмерных рамных внедорожников, практикующих жесткие ралли-рейды и серьезные путешествия в места, куда призвать помощь можно разве что с помощью спутникового телефона…

В края, где согласно тексту популярной джиперской наклейки, «и волки с**ть боятся», забираются 80-е и 100-е «Крузеры», проклепанные «Дефы», старенькие «Патрули», но, будем откровенны, гораздо чаще там можно встретить ульяновские внедорожники. А поскольку качество деталей для УАЗов оставляет желать лучшего до сих пор, всякий истинный уазист отлично знает, что надеяться ему приходится только на самого себя – на свой скилл полевого ремонта 80-го уровня и запас железок и инструментов, которому позавидует автомагазин!

Ви таки будете смеяться (с), но сварка в мобильном арсенале продвинутого джипера занимает весьма почетное место, и порой именно она является единственным спасательным кругом, позволяющим выбраться из тайги или даже продолжить маршрут! Выломанный шкворень в поворотном кулаке, лопнувший хомут подвесного подшипника кардана, треснувшая тяга панара – возить с собой все мыслимые запчасти совершенно нереально (хотя и хотелось бы!), и зачастую вернуть автомобилю подвижность в экстремальных условиях можно именно с помощью сварки.

Сегодня в продаже доступен (и дешевеет – планомерно, хотя и не так быстро, как хотелось бы) широчайший спектр мобильного аккумуляторного инструмента, который еще недавно был прочно связан с электророзеткой 220 вольт. Однако запитать в полевых условиях от бортсети автомобиля сварочный аппарат по-прежнему крайне сложно, если не сказать – практически невозможно. Да, на рынке уже появились мобильные сварочные аппараты, работающие от встроенных литиевых батарей, но стоимость под сотню тысяч рублей явно не способствует их распространенности в народе в обозримом будущем… А через преобразователь 12/220 вольт даже самый маломощный 220-вольтовый инверторный сварочник с электродом-«двушкой» потребует от автомобильной бортсети запредельной нагрузки на аккумулятор и генератор – более 200 ампер… И это для горящей дуги, без учета скачка при поджиге… Недавно мы рассказывали про уникальный советский гаджет – автомобильный сварочный аппарат, но это скорее и вовсе любопытный технический курьез, а не серьезное устройство, тем более что такие приборы фабрично не выпускаются с 90-х годов.

Однако сварка автомобилисту-джиперу бывает ну просто жизненно необходима – как же быть? Все очень просто: решение проблемы найдено еще нашими дедами и с успехом юзается и по сей день. Речь идет о сварке с помощью автомобильных аккумуляторов! Автомобильный 12-вольтовый аккумулятор – источник изрядного объема электроэнергии с высоким током отдачи – именно то, что нужно для сварки. Для работы двухмиллиметровым электродом достаточно двух последовательно соединенных батарей, а для «трешки» оптимальны три аккумулятора. Две батареи часто есть даже у джипера-одиночки – стартерная и питающая лебедку, ну а если нужно варить массивные детали и требуется прогрев более толстым электродом, третья батарея берется взаймы у коллег по внедорожным соревнованиям или рыбалке/охоте.

Как это устроено?

Технически полевой сварочный аппарат автомобилиста чрезвычайно прост, хотя и имеет некоторые особенности. Вся сварка умещается фактически в кармане: это одна или две перемычки, соединяющие последовательно в «гирлянду» две или три батареи, и пара рабочих кабелей – с держаком для электрода и с «крокодилом» для массы. Ну еще и маска, конечно же, нужна – простейший компактный щиток или хотя бы просто черное стекло. Без удобного, однако крупногабаритного и хрупкого шлема типа «хамелеон» в экстремальных условиях можно и обойтись…
