1. Линейные источники питания.
ЛИНЕЙНЫЕ ИСТОЧНИКИ ПИТАНИЯ
В настоящее время традиционные линейные источники питания все больше вытесняются импульсными. Однако, несмотря на это, они продолжают оставаться весьма удобным и практичным решением в большинстве случаев радиолюбительского конструирования (иногда и в промышленных устройствах). Причин тому несколько: во-первых, линейные источники питания конструктивно достаточно просты и легко настраиваются, во-вторых, они не требуют применения дорогостоящих высоковольтных компонентов и, наконец, они значительно надежнее импульсных ИП.
Типичный линейный ИП содержит в своем составе: сетевой понижающий трансформатор, диодный мост с фильтром и стабилизатор, который преобразует нестабилизированное напряжение, получаемое со вторичной обмотки трансформатора через диодный мост и фильтр, в выходное стабилизированное напряжение, причем, это выходное напряжение всегда ниже нестабилизированного входного напряжения стабилизатора. Основным недостатком такой схемы является низкий КПД и необходимость резервирования мощности практически во всех элементах устройства (т.е. требуется установка компонентов допускающих большие нагрузки, чем предполагаемые для ИП в целом, например, для ИП мощностью 10 Вт требуется трансформатор мощностью не менее 15 Вт и т.п.). Причиной этого является принцип по которому функционируют стабилизаторы линейных ИП. Он заключается в рассеивании на регулирующем элементе некоторой мощности Ppac = Iнагр * (Uвх — Uвых) .Из формулы следует, что чем больше разница между входным и выходным напряжением стабилизатора, тем большую мощность необходимо рассеивать на регулирующем элементе. С другой стороны, чем более нестабильно входное напряжение стабилизатора, и чем больше оно зависит от изменения тока нагрузки, тем более высоким оно должно быть по отношению к выходному напряжению. Таким образом видно, что стабилизаторы линейных ИП функционируют в достаточно узких рамках допустимых входных напряжений, причем эти рамки еще сужаются при предъявлении жестких требований к КПД устройства. Зато достигаемые в линейных ИП степень стабилизации и подавление импульсных помех намного превосходят другие схемы. Рассмотрим несколько подробнее применяемые в линейных ИП стабилизаторы.
Простейшие (т.н. параметрические) стабилизаторы основаны на использовании особенностей вольт-амперных характеристик некоторых полупроводниковых приборов — в основном, стабилитронов. Их отличает высокое выходное сопротивление. невысокий уровень стабилизации и низкий КПД. Такие стабилизаторы применяются только при малых нагрузках, обычно — как элементы схем (например, в качестве источников опорного напряжения). Примеры параметрических стабилизаторов и формулы для расчета приведены на рис. 3.3-1.
Последовательные проходные линейные стабилизаторы отличаются следующими характеристиками: напряжение на нагрузке не зависит от входного напряжения и тока нагрузки, допускаются высокие значения тока нагрузки, обеспечивается высокий коэффициент стабилизации и малое выходное сопротивление. Структурная схема типового линейного стабилизатора представлена на рис. 3.3-2. Основной принцип на котором основана его работа — сравнение выходного напряжения с некоторым стабилизированным
опорным напряжением и управление на основе результатов этого сравнения главным силовым элементом стабилизатора (на структурной схеме—т.н. проходной транзистор VT1, работающий в линейном режиме, но это может быть и группа компонентов), на котором и рассеивается избыточная мощность (см. приведенную выше формулу).
В большинстве случаев радиолюбительского конструирования в качестве источников питания устройств могут применяться линейные ИП на основе микросхем линейных стабилизаторов серии К(КР)142. Они обладают очень хорошими параметрами, имеют встроенные цепи защиты от перегрузок, цепи термоком-пенсации и т.п., легко доступны и просты в применении (большинство стабилизаторов этой серии полностью реализованы внутри ИС, которые(имеют всего три вывода). Однако при конструировании линейных ИП большой мощности (25-100 Вт) требуется более тонкий подход, а именно: применение специальных трансформаторов с броневыми сердечниками (имеющих больший КДП), прямое использование только интегральных стабилизаторов невозможно ввиду недостаточности их мощности, т.е. нужны дополнительные силовые компоненты и, как следствие, дополнительные цепочки защиты от перегрузки, перегрева и перенапряжения. Такие ИП выделяют много тепла, предполагают установку многих компонентов на больших радиаторах и, соответственно, достаточно габаритны; для достижения высокого коэффициента стабилизации выходного напряжения требуются специальные схемные решения.
Источник
Блоки питания. Виды и работа. Особенности и применение
Вторичные источники питания являются неотъемлемой частью конструкции любого радиоэлектронного устройства. Они предназначены для того, чтобы преобразовывать переменное или постоянное напряжение электросети или аккумулятора в постоянное или переменное напряжение, требуемое для работы устройства, это блоки питания.
Источники питания бывают не только включены в схему какого-либо устройства, но и могут выполнятся в виде отдельного блока и даже занимать целые цеха электроснабжения.
К блокам питания предъявляется несколько требований. Среди них: высокий КПД, высокое качество выходного напряжения, наличие защит, совместимость с сетью, небольшие размеры и масса и др.
Среди задач блока питания могут числится:
- Передача электрической мощности с минимумом потерь;
- Трансформация одного вида напряжения в другое;
- Формирование частоты отличной от частоты тока источника;
- Изменение величины напряжения;
- Стабилизация. Блок питания должен на выходе выдавать стабильный ток и напряжение. Эти параметры не должны превышать или быть ниже определенного предела;
- Защита от короткого замыкания и других неисправностей в источнике питания, которые могут привести к поломке устройства, которое обеспечивает блок питания;
- Гальваническая развязка. Метод защиты от протекания выравнивающих и других токов. Такие токи могут приводить к поломкам оборудования и поражать людей.
Но зачастую перед блоками питания в бытовых приборах стоят только две задачи – преобразовывать переменное электрическое напряжение в постоянное и преобразовывать частоту тока электросети.
Среди блоков питания наиболее распространены два типа. Они различаются по конструкции. Это линейные (трансформаторные) и импульсные блоки питания.
Линейные блоки питания
Изначально источники питания изготавливались только в таком виде. Напряжение в них преобразовывается силовым трансформатором. Трансформатор понижает амплитуду синусоидальной гармоники, которая затем выпрямляется диодным мостом (бывают схемы с одним диодом). Диоды преобразуют ток в пульсирующий. А далее пульсирующий ток сглаживается с помощью фильтра на конденсаторе. В конце ток стабилизируется с помощью триода.
Чтобы просто понять, что происходит, представьте себе синусоиду – именно так выглядит форма напряжения, поступающего в наш блок питания. Трансформатор как бы сплющивает эту синусоиду. Диодный мост горизонтально рубит ее пополам и переворачивает нижнюю часть синусоиды наверх. Уже получается постоянное, но все еще пульсирующее напряжение. Фильтр конденсатора доделывает работу и «прижимает» эту синусоиду до такой степени, что получается почти прямая линия, а это и есть постоянный ток. Примерно так, возможно, чересчур просто и грубо, можно описать работу линейного блока питания.
Плюсы и минусы линейных БП
К преимуществам относится простота устройства, его надежность и отсутствие высокочастотных помех в отличие от импульсных аналогов.
К недостаткам можно отнести большой вес и размер, увеличивающиеся пропорционально мощности устройства. Также триоды, идущие в конце схемы и стабилизирующие напряжение снижают КПД устройства. Чем стабильнее напряжение, тем большие его потери будут на выходе.
Импульсные блоки питания
Импульсные блоки питания такой конструкции появились в 60-ых годах прошлого века. Они работают по принципу инвертора. То есть, не только преобразуют постоянное напряжение в переменное, но и меняют его величину. Напряжение из электросети попадая в прибор выпрямляется входным выпрямителем. Затем амплитуда сглаживается входными конденсаторами. Получаются высокочастотные импульсы прямоугольной формы с определенным повторением и длительностью импульса.
Дальнейший путь импульсов зависит от конструкции блока питания:
- В блоках с гальванической развязкой импульс попадает в трансформатор.
- В БП без развязки импульс идет сразу на выходной фильтр, который срезает нижние частоты.
Импульсный БП с гальванической развязкой
Высокочастотные импульсы из конденсаторов попадают в трансформатор, который отделяет одну электрическую цепь от другой. В этом и заключается суть гальванической развязки. Благодаря высокой частотности сигнала эффективность трансформатора повышается. Это позволяет снизить в импульсных БП массу трансформатора и его размеры, а, следовательно, и всего устройства. В импульсных трансформаторах в качестве сердечника используются ферромагнитные соединения. Это также позволяет снизить габариты устройства.
Конструкция такого типа предполагает преобразование тока в три этапа:
- Широтно-импульсный модулятор;
- Транзисторный каскад;
- Импульсный трансформатор.
Что такое широтно-импульсный модулятор
По-другому этот преобразователь называется ШИМ-контроллер. Его задача состоит в том, чтобы изменять время, в течении которого будет подаваться импульс прямоугольной формы. Модулятор меняет время, в течении которого импульс остается включенным. Он меняет время, в которое импульс не подается. Но частота подачи при этом остается одинаковой.
Как стабилизируется напряжение в импульсных БП
Во всех импульсных БП реализован вид обратной связи, при котором с помощью части выходного напряжения компенсируется влияние входного напряжения на систему. Это позволяет стабилизировать случайные входные и выходные изменения напряжения
В системах с гальванической развязкой для создания отрицательной обратной связи применяются оптроны. В БП без развязки обратная связь реализована делителем напряжения.
Плюсы и минусы импульсных БП
Из плюсов можно выделить меньшую массу и размеры. Высокий КПД, за счет снижения потерь, связанных с процессами перехода в электрических цепях. Меньшая цена в сравнении с линейными БП. Возможность использования одних и тех же БП в разных странах мира, где параметры электросети отличаются между собой. Наличие защиты от короткого замыкания.
Недостатками импульсных БП является их невозможность работы на слишком высоких или слишком низких нагрузках. Не подходят для отдельных видов точных устройств, поскольку создают радиопомехи.
Применение
Линейные блоки питания активно вытесняются их импульсными аналогами. Сейчас линейные БП можно встретить в стиральных машинах, СВЧ-печах, системах отопления.
Импульсные БП применяются почти везде: в компьютерной технике и телевизорах, в медицинской технике, в большинстве бытовых приборов, в оргтехнике.
Источник
Линейные блоки питания: простота конструкции и ремонта
Линейные блоки питания — это источник питания, не содержащий никаких коммутационных или цифровых компонентов. Он обладает некоторыми замечательными характеристиками по сравнению с импульсными блоками питания, такими как очень низкий уровень шума и пульсаций, невосприимчивость к помехам от сети, простота, надежность, простота конструкции, расчета и ремонта.
БП также могут генерировать как очень высокие напряжения (тысячи вольт), так и очень низкие напряжения (менее 1V). Линейные блоки питания могут легко генерировать несколько выходных напряжений. С другой стороны, они большие по размеру, тяжелые и требуют большего теплоотвода. Линейные источники питания существуют уже несколько десятилетий, были созданы задолго до появления полупроводников.
Что такое линейные блоки питания
Линейные блоки питания могут быть фиксированными, например, как источник питания 5V, который может потребоваться для логической схемы, или несколько фиксированных блоков питания, необходимых для ПК (+5, +12 или -12V). На настольном лабораторном блоке питания вы можете использовать источник переменного тока. В дополнение к одиночным источникам вы также можете получить двойные схемы питания, например, для схем операционного усилителя ±15V, и даже БП двойного контроля, которые синхронизированы по напряжению друг с другом.
Некоторые примеры:
- +5V логические и микропроцессорные схемы
- +12V LED освещение, общая электроника
- Схемы операционного усилителя ±15V
В этой статье мы рассмотрим отдельные компоненты блока питания, а затем с нуля разработаем небольшой блок питания 12V и регулируемый двойной блок питания 1–30V.
Компоненты линейного блока питания
- Секция ввода сети содержит компоненты подключения к электросети, обычно выключатель, предохранитель и контрольную лампочку. Используйте хорошее заземление и изолируйте все силовые части внутренней проводки изоляционным материалом для защиты от случайного контакта.
- Трансформатор выбирают в соответствии с требуемым выходным напряжением и эффективно изолирует все другие цепи от сетевых контактов. Трансформатор может иметь несколько отводов первичной обмотки, чтобы обеспечить различное входное напряжение сети, и несколько отводов вторичной обмотки, соответствующих требуемому выходному напряжению. Кроме того, между отводами первичной и вторичной обмоток имеется экран из медной фольги, который способствует уменьшению емкостной связи с высокочастотным сетевым шумом.
Линейные блоки питания — проектирование
Разработка линейного блока питания похожа на чтение на иврите: вы начинаете с конца и продвигаетесь к началу. Ключевая спецификация — это напряжение на выходе, которое мы хотим иметь, и какую величину тока мы можем получить от него без падения напряжения. В этом проекте давайте нацелимся на 12V при токе 1 А и 3V на регуляторе. У любого регулятора должна быть определенная необходимая разница между входным и выходным напряжениями для правильной работы. Если не указано иное, предположите, что это минимум 3V. Некоторые из используемых здесь регуляторов рассчитаны только на 2V.
Если на выходе нам нужно 12V, то на конденсаторе нужно 12 + 3 = 15V. Теперь, когда этот конденсатор заряжается и разряжается, в нем должна присутствовать переменная составляющая, то есть пульсация напряжения. Чем больше ток, потребляемый конденсатором, тем хуже пульсации, и это тоже нужно учитывать. При выборе значения 10%, т.е. 1,2V (размах), ограничение рассчитывается следующим образом:
где f равно 50 или 60 в зависимости от частоты вашей сети. Следовательно, нам необходимы:
Это возвращает нас к диодам. Поскольку диоды подают не только ток нагрузки, но и ток заряда конденсатора, они будут использовать больший ток.
В двухполупериодном мосту ток составляет 1,8*I нагрузки. На центральном отводе, это 1,2*I нагрузки. Учитывая это, мы должны использовать диоды не менее 2 А.
Теперь мы переходим обратно к вторичной обмотке трансформатора и ее удельному напряжению. В любой надежной системе мы должны учитывать допуски. Если мы будем следовать только минимальным требованиям к конструкции, вход регулятора может упасть ниже уровня падения напряжения, что окажет значительное влияние на сеть. В коммерческих проектах обычно указывается ± 10%, поэтому, если у нас напряжение 230 В, это означает, что оно может упасть до 207V.
Таким образом, необходимое напряжение на вторичной обмотке будет следующим:
где 0,92 — КПД трансформатора, а 0,707 — 1/√2.
Vreg — падение напряжения регулятора, Vrect — падение напряжения на 2 диодах, которое составляет 2*0,7 для цепи центрального отвода и 4*0,7 для полного моста. Пульсации напряжения V было указано как 10% от 12V или 1,2V, поэтому:
Это означает, что готового трансформатора на 15V должно хватить. Бывает, что вы не можете найти подходящий трансформатор, но есть в наличии другой, с более высоким напряжением. Обратной стороной этого является то, что на стабилизаторе будет более высокое напряжение и, как следствие, большая мощность, рассеиваемая его радиатором.
Последнее, что нужно сейчас указать, — это габаритная мощность трансформатора в ВА. Это простая и распространенная ошибка — думать, что ВА будет Vsec*Iload, т.е. 15*1 = 15VA. Но мы не должны забывать, что трансформатор также заряжает конденсатор, поэтому в зависимости от конфигурации, нагрузка 1,2 или 1,8*I означает большую разницу, то есть 1,8*1*15 = 27 ВА.
На этом конструирование завершается. А как насчет предохранителя? Это целая наука, но для этого простого блока питания я бы оценил его в 2 раза больше первичного входного тока. Таким образом, в данном случае ВА равно 27, а напряжение сети составляет 230V, а I=2*27/230 = 250 мА.
Теперь мы можем добавить в регулятор последние несколько компонентов:
Для C1 мы рассчитали его на 4200 мкФ. Но поскольку регулятор удалит большую часть пульсации, она может быть меньше или вдвое меньше той, что составляет 2200 мкФ. Назначение C2 и C3 — обеспечение стабильности и помехоустойчивости регулятора. Конденсаторы C2 10 мкФ и C1 1 мкФ. В идеале эти емкости должны быть танталового типа, но если вы вынуждены использовать алюминий, вам следует удвоить значение.
Шунтирующим диодом D3 часто пренебрегают, но он важен. Если произойдет короткое замыкание на входе регулятора, любая накопленная емкость в нагрузке Vcc, включая C3, разрядится на заднюю часть регулятора и, возможно, спалит его. Но D3 спасает от такой ситуации.
Теперь давайте заменим фиксированный регулятор на регулируемый на основе популярного и простого в использовании LM317 и добавим дополнительную отрицательную версию LM337, чтобы сформировать двойной регулируемый блок питания. Обратите внимание, что мы использовали трансформатор с центральным отводом, а также полный мостовой выпрямитель. Следующие примечания в равной степени относятся к отрицательной половине блока питания. Единственное, что осталось рассчитать — это R6 и R7.
Если вы сделаете R6 = 220, тогда для любого напряжения между Vmax и Vmin, R7 = (176*Vout) — 220. Итак, если вы хотите 9V, R7 будет 176*9 — 220 = 1k4. Вы также можете использовать двойной подстроечный резистор от 5 до 10kОм (линейный) для одновременной регулировки обеих сторон. Трансформатор с вторичной обмоткой 25/0/25 подойдет. C8 и C9 обеспечивают помехоустойчивость и могут составлять 10 мкФ. C10 и C11 — 1 мкФ, а C4 и C7 — 1000 мкФ. Минимальное выходное напряжение составляет около 1,25V.
Источник
Лабораторные блоки питания — какие они бывают (подборка-путеводитель)
Лабораторные блоки питания (ЛБП) отличаются от «обычных» тем, что позволяют менять и контролировать свои параметры (напряжение и ток), подстраивая их под требования питаемого устройства.
К лабораторным блокам питания также часто применяются повышенные требования по «чистоте» выходного напряжения, но единых требований в этом отношении нет — всё зависит от области применения.
Лабораторные блоки питания существуют с незапамятных времён; и кое-где даже до сих пор используются древнесоветские изделия (а собственно, почему бы и нет, если они находятся в работоспособном состоянии?!). Пример, как они выглядели (один из вариантов) — здесь.
Лабораторные блоки питания могут быть импульсными и линейными, а также иметь аналоговую или цифровую регулировку параметров.
Кроме лабораторных блоков питания, существуют и более простые регулируемые блоки питания. Они позволяют только установить напряжение на выходе, а контроля и регулировки выходного тока не имеют. Они не будут рассматриваться в этой статье, хотя в каких-то случаях и могут заменить ЛБП.

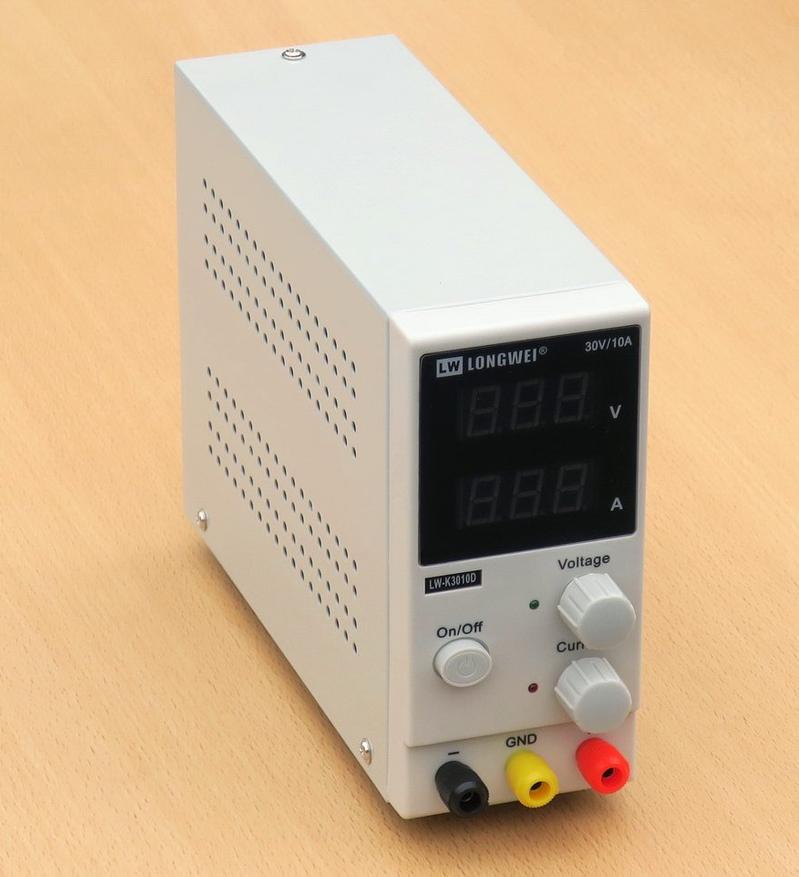

Подборку начнём с простого, но мощного импульсного лабораторного блока питания LW-K3010D (обзор).
По обычаям маркировки современных ЛБП, их максимальные выходные напряжение и ток указываются прямо в наименовании (как правило). Например, для данного блока это — 30 Вольт и 10 Ампер.
Но данный ЛБП всё-таки будет исключением: на самом деле он может отдать более высокое напряжение — до 32 Вольт («бонус» в 2 Вольта от производителя). По току он просто соответствует заявленным характеристикам без запаса.
Этот блок имеет чисто аналоговую настройку выходных параметров.
При этом напряжение устанавливается довольно точно (до 0.1 В) с помощью многооборотного переменника; а величина выходного тока стабилизации — наоборот, устанавливается довольно грубо с помощью «обычного» переменника.
К положительным качествам этого блока можно отнести не только высокую отдаваемую мощность, но и вертикальную конструкцию, занимающую мало места на столе.
Цена на момент составления подборки — около $50 — 60 при доставке в Россию.
Приобрести его можно на Алиэкспресс: Вариант 1 и Вариант 2.

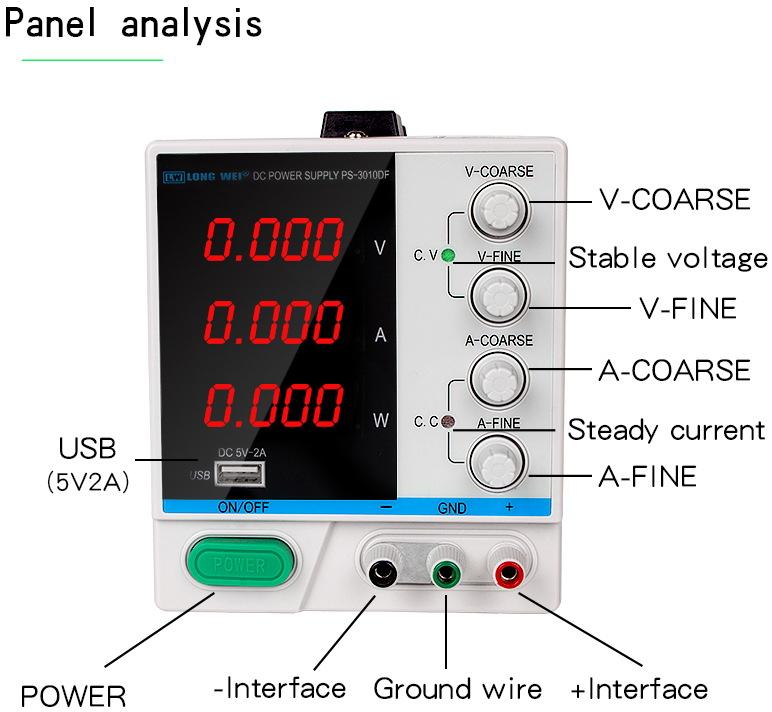

Далее рассмотрим семейство импульсных лабораторных блоков питания от того же производителя (Longwei), но более продвинутых и дорогих: от PS-302DF (30 В, 2 А) и до PS-1003DF (100 В, 3 А); всего — целых 10 (!) вариантов комбинаций напряжения и тока:
Это семейство блоков питания имеет всё ещё чисто аналоговое управление, но уже улучшенное: имеются регуляторы грубой и точной настройки как по напряжению, так и по току.
Кроме того, улучшена индикация: добавлены показания мощности; и все индикаторы сделаны 4-значными.
И, до кучи, блоки имеют выход USB 5V 2A для зарядки мобильников. 🙂
Цена — от $75 с учётом доставки за стандартный блок PS-3010DF (30 В, 10 А) ссылка; и до $126 за самый высоковольтный PS-1003DF (100 В, 3 А) ссылка.

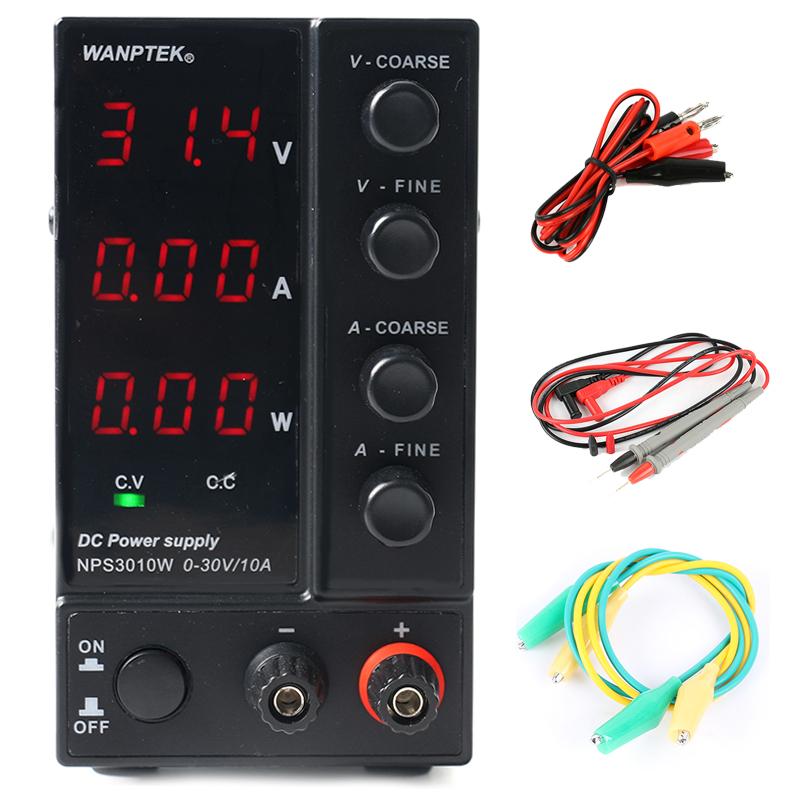

Существует также серия похожих по параметрам импульсных блоков питания компании Wanptek, но с другим дизайном. Эта серия включает восемь блоков с разными комбинациями токов и напряжений: от NPS306W (30 В, 6 А) и до NPS1203W (120 В, 3 А).
Один из серии этих блоков может отдать напряжение до 120 В; в то время, как у конкурентов максимум обычно составляет 100 В.
Эти блоки питания имеют узкую конструкцию, занимающую мало места на рабочем столе.
Индикация может быть трёх- или четырёхзначной; имеется индикатор мощности, отдаваемой в нагрузку.
Цена блоков — от $53 и до $86.
Приобрести его можно на Алиэкспресс можно по ссылкам: Вариант 1 или Вариант 2.
Для тех, кто любит «погорячее», можно рекомендовать импульсный лабораторный блок питания Gophert CPS-3232 (32 В, 32 А). Итого, мощность — свыше киловатта!
Этот лабораторный блок питания имеет плоскую конструкцию, в связи с чем удобнее его будет применять на рабочем месте, оборудованном дополнительными уровнями рабочего пространства над столом.
Но, поскольку блок — импульсный, то вес его не слишком большой — около 2.2 кг; несмотря на очень высокую мощность.
Блок имеет цифровое управление, но несколько «заковыристое»: с одним регулятором-энкодером и кнопочками переключения регулируемого параметра (ток или напряжение). Возможности запомнить несколько настроек нет.
Кроме того, по отзывам, его вентилятор может иметь повышенную шумность.
Цена — конечно же, не маленькая: около $157.
Посмотреть актуальные цены и/или купить блоки питания этого мощного семейства на Алиэкспресс можно здесь. По этой же ссылке можно найти другие блоки с параметрами от 16 В / 60 А до 36 В / 30 А.

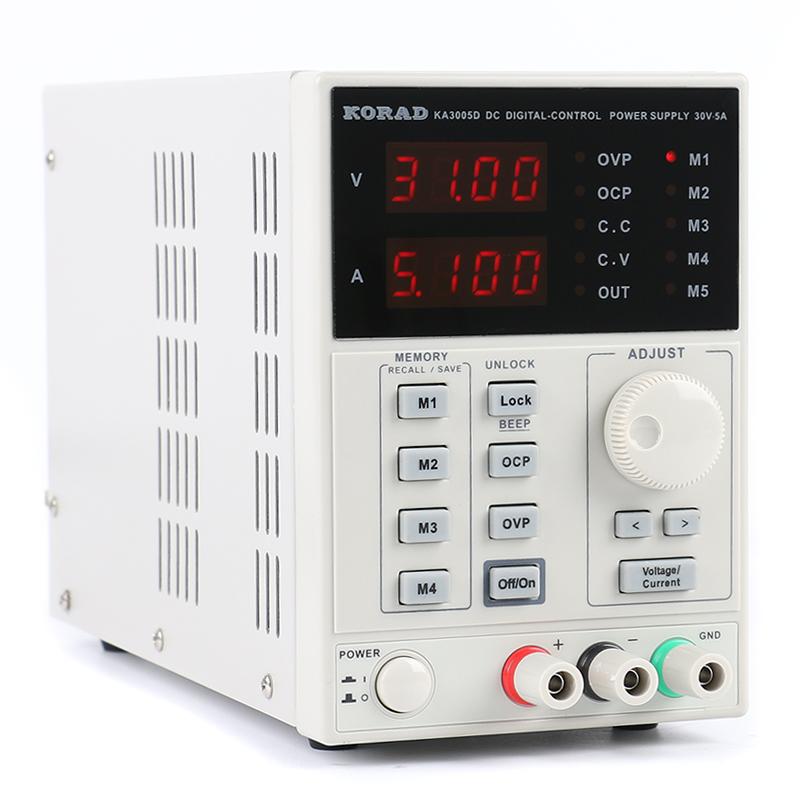

Следующий лабораторный блок питания — KORAD KA3005D (30 В, 5 А).
Он не отличается высокой мощностью, зато отличается продвинутым цифровым управлением: он может запоминать несколько настроек. Кроме того, напряжение и ток могут устанавливаться с высокой точностью; что обеспечивается 4-значными индикаторами.
Блок питания — не из дешевых, цена составляет около $86 с учётом доставки.
Посмотреть актуальную цену и/или купить на Алиэкспресс можно здесь.

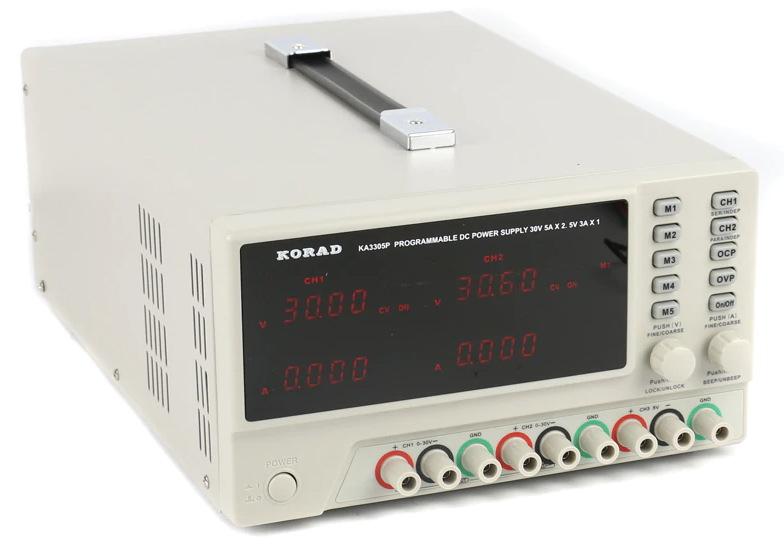

И, наконец, самый необычный из рассматриваемых сегодня лабораторных блоков питания — 3-канальный линейный лабораторный блок питания KORAD KA3305P.
Как и положено линейным блокам питания, он содержит много металла в виде трансформаторов и радиаторов, и потому — очень тяжелый. Его вес — 9.4 кг.
Один из его каналов — фиксированный и отдаёт напряжение 5 В при токе до 3 Ампер. Остальные два канала — регулируемые в пределах 0-30 В с током 0-5 А. Регулируемые каналы могут работать как «сами по себе», так и включены в параллельный или последовательный режим (инструкция — на сайте продавца, ссылка — далее).
Кроме того, этот блок питания имеет возможность запоминания нескольких настроек и интерфейс USB для связи с компьютером.
Цена на этот блок непременно заставит потребителя этот блок питания уважать и обращаться с ним с осторожностью. Она составляет $284 с учётом доставки в Россию. Что интересно — он уже может попасть под новый российский закон об уплате пошлины с товаров стоимостью свыше $200 (тут могут быть «тонкости», поскольку часть стоимости относится к доставке).
Посмотреть актуальную цену и/или купить на Алиэкспресс можно здесь.
Только что приведённая небольшая подборка не может охватить всё многообразие моделей лабораторных блоков питания, но показывает основные их классы.
Лабораторные блоки питания могут отличаться не только по мощности, но и по способу управления (цифровое или аналоговое), наличию памяти режимов, индицируемым параметрам, количеству каналов, и, наконец, по способу формирования выходного напряжения — импульсные или линейные блоки питания.
Линейные блоки питания — самые дорогие и тяжелые, поэтому их применение должно быть технически оправдано. Обычно они применяются в тех сферах, где предъявляются повышенные требования к уровню высокочастотных пульсаций и помех.
Во всех остальных случаях можно применять импульсные блоки питания, цена на которые — достаточно гуманная.
Источник
Как работает блок питания компьютера
Большинство рассказов про блоки питания начинается с подчеркивания их важнейшей и чуть ли не главенствующей роли в составе компьютера. Это не так. БП — просто один из компонентов системы, без которого она не будет работать. Он обеспечивает преобразование переменного напряжения из сети в необходимые для работы ПК стабилизированные напряжения. Все блоки можно разделить на импульсные и линейные. Современные компьютерные блоки выполнены по импульсной схеме.
Линейные блоки питания
Сетевое напряжение поступает на первичную обмотку трансформатора, а со вторичной мы снимаем уже пониженное до нужных пределов переменное напряжение. Далее оно выпрямляется, следом стоит фильтр (в данном случае нарисован обычный электролитический конденсатор) и схема стабилизации. Схема стабилизации необходима, так как напряжение на вторичной обмотке напрямую зависит от входного напряжения, а оно только по ГОСТу может меняться в пределах ±10 %, а в реальности — и больше.
Основные достоинства линейных блоков питания — простая конструкция и низкий уровень помех (поэтому аудиофилы часто используют их в усилителях). Недостаток таких БП — габариты и невысокий КПД. Собрать БП мощностью 400 и более Вт по такой схеме возможно, но он будет иметь устрашающие размеры, вес и стоимость (медь нынче дорогая).
Импульсные блоки питания
Далее в тексте сократим название «импульсный источник питания» до ИИП. Такие блоки питания более сложны, но гораздо более компактны. Для примера на фото ниже показана пара трансформаторов.
Слева — отечественный сетевой с номинальной мощностью 17 Вт, справа — выпаянный из компьютерного БП мощностью 450 Вт. Кстати, отечественный еще и весит раз в 5 больше.
В ИИП сетевое напряжение сначала выпрямляется и сглаживается фильтром, а потом опять преобразуется в переменное, но уже гораздо более высокой частоты (несколько десятков килогерц). А затем оно понижается трансформатором.
