MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E

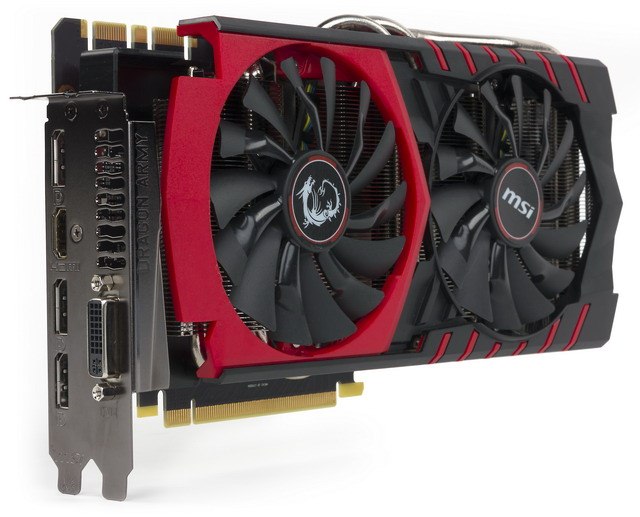

Geforce GTX 980 в исполнении MSI

Содержание

1. Особенности устройств(а)
2. Конфигурация тестового стенда, список инструментов тестирования
3. Результаты тестов
4. Выводы

Справочные материалы

• Руководство покупателя игровой видеокарты
• Справочник по AMD Radeon HD 7xxx/Rx
• Справочник по Nvidia Geforce GTX 6xx/7xx
• Возможности обработки видеопотоков Full HD

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E

Сведения о производителе: Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.

Устройство(а)

Установка и драйверы

Конфигурация тестового стенда

• Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
  • 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
  • СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
  • СО Intel Thermal Solution RTS2011LC;
  • системная плата Asus Sabertooth X79 на чипсете Intel X79;
  • системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
  • оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
  • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
  • жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
  • 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
  • 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
  • корпус Corsair Obsidian 800D Full Tower.
• операционная система Windows 7 64-битная; DirectX 11.1;
• монитор Dell UltraSharp U3011 (30″);
• монитор Asus ProArt PA249Q (24″);
• клавиатура Cougar 700K;
• драйверы AMD версии Catalyst 14.8 RC1, Nvidia версии 344.16. VSync отключен.

Список инструментов тестирования

Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.

BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0

3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).

Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0

Batman: Arkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0

Crysis 3 (Crytek/EA) — DirectX 11.0

Watch Dogs (Ubisoft) — DirectX 11.0

Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1

Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0

Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0

Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1

Результаты тестов: сравнение производительности

Выводы

Комментарий к Рейтингам iXBT.com

Комментарий к Рейтингам полезности

MSI Geforce GTX 980 Gaming 4G 4096 МБ 256-битной GDDR5 PCI-E — отличный вариант самого, по сути, быстрого однопроцессорного ускорителя на сегодня. Мало того, что эффективность и низкий шум системы охлаждения просто поражают воображение (шум очень и очень мал!), так еще изумляют оверклокерские возможности карты. С помощью MSI Afterburner я смог получить устойчивую работу ускорителя на частотах (внимание!) 1380—1450/7700 МГц! Да, пришлось немного поднимать вольтажи, но результат просто ошеломил. Скажу, что в ряде тестов был побит двухпроцессорный GTX 690 (хоть он и снят уже с тестов, но сравнение проводилось)! Titan Black (при его цене в 1000 долларов) был побит! И подчас производительность приближалась к уровню Radeon R9 295X2 и Geforce Titan Z. Давно не получал такого удовольствия от тестирования прекрасной видеокарты.

Источник

Обзор и тест видеокарты NVIDIA GeForce GTX 980

Не так давно, компания NVIDIA представила широкой общественности новые графические ускорители, основанные на архитектуре Maxwell. К нам на обзор попала старшая модель GTX 980 с референсной системой охлаждения. Мы постараемся поделиться своими впечатлениями от знакомства с новинкой и выясним, насколько NVIDIA продвинулась на пути к созданию чего-то принципиально инновационного.

Спецификация

• Производитель: NVIDIA;
• Модель: GeForce GTX 980;
• Графический процессор: GM204;
• Техпроцесс: 28 нм;
• Частота GPU: 1127 МГц (1216 МГц в режиме GPU Boost);
• Кол-во шейдерных процессоров: 2048;
• Видеопамять: 4 Гб;
• Тип видеопамяти: GDDR5;
• Разрядность шины видеопамяти: 256 бит;
• Частота видеопамяти: 1750 МГц (7.0 ГГц QDR);
• Поддержка SLI: есть;
• Поддержка HDCP: есть;
• Порты: DVI-D, HDMI, 3х DisplayPort;
• Макс. кол-во подключаемых мониторов: 4;
• Разъем дополнительного питания: 6-pin + 6-pin;
• Длина: 270 мм;
• Цена: 25000 руб.

Внешний вид изделия

Видеокарта пришла к нам на обзор в OEM комплектации, поэтому сразу перейдем к внешнему осмотру. По дизайну устройство напоминает своих предшественников снабженных похожей референсной системой охлаждения. По сути, сменилась только гравировка, символизирующая порядковой номер модели.

Длина видеокарты составляет 27 см, что гарантирует совместимость даже со старыми компьютерными кейсами.

Верхний кожух из серебристого пластика снабжен специальной прозрачной вставкой, через которую видно ребра черного радиатора. Вокруг вентилятора используется металлическая вставка, придающая разнообразие дизайну.

Несмотря на то, что устройство снабжено заводской системой охлаждения, здесь используется металлическая пластина, полностью закрывающая печатную плату.

Разъемы для подключения питания расположены ближе к краю платы и в первую очередь удивляет то, что для питания столь производительной карты требуется два коннектора на 6-pin. Данный момент указывает на снижение потребления в сравнении чипами прошлых серий. Производитель заявляет, что для исправной работы GTX 980 вам потребуется как минимум качественный блок питания мощностью от 500 Вт. Подобные требования по нынешним меркам весьма демократичны. Это позволит сэкономить при покупке блока питания в новую конфигурацию. Также следует упомянуть одну особенность заводской системы охлаждения, наличие зеленой подсветки на логотипе GeForce GTX.

Заявлена поддержка подключения до 4-х дисплеев и для этого предусмотрены следующие интерфейсы: DVI-D, HDMI, 3х DisplayPort.

Система охлаждения

Референсный образец занимает ровно два слота. Печатная плата не прогибается под весом системы охлаждения благодаря пластике с обратной стороны, которую и потребуется снять в первую очередь при разборе устройства. Интересным моментом является наличие отделяемой крышки, зачем это было сделано – остается только гадать.

Для полного разбора потребуется открутить целую кучу разнообразных болтов и шурупов. В местах соприкосновения некоторых элементов печатной платы с радиатором СО предусмотрены теплопроводящие резинки. Для питания вентилятора и подсветки на плате размещено два специальных разъема.

Система охлаждения турбинного типа характеризуется отводом горячего воздуха за пределы системного блока, при этом нереференсные образцы зачастую рассеивают большую часть тепла внутри. Для построения тандемов из нескольких ускорителей выгоднее использовать референсные карты.

Вентилятор намертво прикреплен к сплошной металлической пластине. Правее можно заметить ребра небольшого радиатора.

С чипом GM204 контактирует отдельный радиатор внушительных размеров с медным основанием, внутри которого расположены три плоские тепловые трубки.

Печатная плата

Печатная плата напоминает классический образец: вокруг чипа распаяны модули памяти, а подсистема питания расположена правее. Все, включая чипы памяти и силовые элементы, охлаждается сплошной металлической пластиной, на которой расположен вентилятор.

На обратной стороне отсутствуют силовые элементы, требующие дополнительного охлаждения.

Новый чип получился весьма экономичным и не требует повышенного внимания при отводе тепла. Кристалл для защиты от сколов снабжен металлической рамкой, наш образец промаркирован как GM204-400-A1. Модули памяти набраны 8 микросхемами с маркировкой K4G41325FC-HC28 производства Samsung.

Подсистема питания GPU 4-х фазная, еще одна фаза отведена на память. Обратите внимание не место под дополнительные две фазы, вполне возможно, что этот задел для будущей GTX 980 Ti. Управляет питанием ШИМ-контроллер NCP 81174. В качестве транзисторов используются по два NTMFS4935N и один NTMFS4927N.

Конфигурация тестового стенда

• Процессор: Intel Core i7-3770K (3500 МГц);
• Материнская плата: MSI Z77A-G45, версия BIOS 2.C;
• Кулер: Corsair H-110;
• Термоинтерфейс: Arctic Cooling MX-2;
• Память: 2 x 4 Гбайт DDR3 1866, Crucial BLT2CP4G3D1869DT2TXOBCEU;
• Видеокарта: NVIDIA GeForce GTX 980 (1127 / 7000 МГц (ядро/память));
• Накопитель SSD: Samsung 840 Pro 256 Гбайт;
• Регулятор вращения вентиляторов: Schyte Kaze Q-12;
• Блок питания: Corsair AX860, 860 Ватт;
• Корпус: NZXT Switch 810;
• Монитор: VIEWSONIC VP2770-LED;
• Операционная система: Windows 7 64-bit Service Pack 1;
• Драйвера: GeForce 344.16

В качестве центрального процессора использовался Intel Core i7-3770K, при этом частота процессора была номинальной. HyperThreading и TurboBoost в процессе тестирования были включены. В качестве платформы использовалась материнская плата MSI Z77A-G45 (версия BIOS 2.C). Заводской термоинтерфейс на графическом чипе был заменен на Arctic Cooling MX-2.

Источник

Обзор и тестирование видеокарты MSI GeForce GTX 980 Gaming 4G

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности видеокарты
• Тестовый стенд
• Стандартные частоты и разгон
• Заключение

Вступление

Все мы знаем, что видеокарты необходимы в компьютере для игр. Однако сегодня их используют и в вычислениях, и для различных профессиональных задач, для чего они изначально и создавались. Ну а компьютерные игры подстегивают производителей GPU делать все более и более производительные устройства. Зачастую сначала на рынке появляется игровая видеокарта, а буквально следом за ней выходит профессиональная. Не стоит думать, что производитель выпустил какой-то еще графический процессор. Нет, за это дополнительное время он просто оптимизировал драйверы для профессиональных приложений. Вот так и получается, что игры – двигатель прогресса. Однако в этом процессе есть еще одна немаловажная составляющая – конкуренция.

реклама

На первый взгляд, цель проста – необходимо опередить конкурента любой ценой. Нет, любой ценой нам не подходит. Для профессиональных решений подошло бы, а для любителя игр не годится. Можно, конечно, запросить дополнительную надбавку, если продукт действительно будет самым быстрым и конкуренцию ему никакая другая модель составить не сможет. Самый простой способ увеличить производительность – увеличить количество таких элементов, как блоки растеризации, текстурные блоки и пиксельные процессоры. И не забыть о шине памяти. Но ограничения здесь накладывает технология производства. Сложный и большой по площади GPU трудно изготовить. Чем сложнее и больше кристалл, тем выше процент брака даже на идеально отлаженном производстве. Что тут говорить о внедрении новых архитектур. Такие вещи лучше осваивать по нарастающему количеству транзисторов.

Простой пример. Сначала компания Nvidia выпускает видеоядро GK104, уже немного позднее GK110, затем GM107, следом GM204 и только планирует GM200. Таким образом архитектуру Maxwell второго поколения представил графический процессор GM204. Удачный ли он получился? Для компании-производителя – безусловно, шаг вперед. Достаточно взглянуть на размеры кристалла и количество транзисторов по сравнению с GK110 и все станет очевидно. Уменьшение их количества косвенно привело к тому, что сократилось энергопотребление, выросли частоты и производительность. Это позволило создать нового флагмана Nvidia GeForce GTX 980 на смену GTX 780 Ti. При этом стоит отметить, что процессор получился проще, да и шина памяти нужна всего лишь 256-ти разрядная. Значит, себестоимость готовых устройств может оказаться ниже, а если производительность выше, то и продавать их можно дороже, увеличивая прибыль.

Однако, как и GK104, GM204 является продуктом, ориентированным на геймеров, а не на профессионалов. А раз уж мы заговорили об играх, то и видеокарту надо рассматривать соответствующую. Мы уже могли ознакомиться с видеоадаптером MSI GeForce GTX 970 Gaming 4G, и теперь пришла пора посмотреть на топовую модель – MSI GeForce GTX 980 Gaming 4G.

Источник

Видеокарта Nvidia Geforce GTX 980: характеристики и тесты

Видеоадаптер Nvidia GeForce GTX 980 впервые появился в продаже в сентябре 2014-го года вместе с моделью GTX 970 из той же 900-й серии. Графический процессор видеокарты основан на микроархитектуре Maxwell и комплектуется 4 гигабайтами памяти GDDR5. В своё время карта считалась флагманом Nvidia и могла конкурировать с самыми производительными моделями AMD, но и даже сейчас является неплохим вариантом для недорогого геймерского ПК.

Технические характеристики

Рассматривая характеристики GTX 980, стоит отметить комплектацию видеокарты чипом GPU GM204-400-A1, созданном на основе 28-наномиллиметрового техпроцесса и состоящем из 16 мультипроцессоров и 2048 ядер CUDA. Есть в составе модели и 64 модуля растеризации, и 128 текстурных блоков, обеспечивающих неплохую скорость отрисовки изображений.

Среди других характеристик модели можно выделить:

• частоту процессора: 1165-1266 МГц;
• эффективную частоту памяти: 7000-7200 МГц;
• ширину памяти видеокарты: 256 бит;
• скорость передачи данных: 224 Гбит/с;
• максимальное разрешение изображения – 4096 х 2160 пикселей.

Устройство поддерживает программный пакет DirectX 12 и позволяет запускать большинство современных игр, причём не только на минимальных и средних настройках графики, но даже на максимальных. А приличная производительность видеоадаптера даёт возможность майнить с его помощью криптовалюту – хотя для получения хорошей производительности стоит использовать сразу несколько карт.

Обзор GTX 980

По размеру флагманская модель 2014-го года не отличается от большинства других видеоадаптеров, благодаря чему помещается внутри не только любого стандартного системного блока, но и корпусов mini-ITX и micro-ATX.

На материнской плате гаджет закрывает сразу 2 слота, а энергопотребление GTX 980 находится на уровне 165 Вт и требует дополнительного питания в виде двух 6-пиновых коннекторов. Рекомендованная мощность блока питания для компьютера с такой картой составляет 500 Вт, хотя это значение может быть и большим.

Как разогнать видеокарту Nvidia GeForce GTX 980

Выполняя разгон GTX 980, можно обеспечить повышение её производительности и увеличение количества fps в играх. Одним из лучших вариантов утилит для ускорения работы карты является MSI Afterburner – бесплатная и удобная в использовании программа, подходящая для большинства моделей графических процессоров.

Разгоняя видеоадаптер путём изменения напряжения, можно получить частоту GTX 980 на уровне 1439-1500 МГц, в зависимости от начального значения. Для памяти аналогичный показатель увеличивается с 7000-7200 МГц до 7900-8000 МГц QDR.

Результатом разгона становится заметный прирост производительности карты в играх – средний fps для большинства игровых приложений увеличивается с 40-60 до 50-70. Одновременно улучшаются возможности GTX 980 в майнинге – процесс получения криптовалюты ускоряется на 10-15%.

Средняя производительность модели для разных видов электронных валют без разгона находится на уровне:

• Эфириум – 21,6 Мхш/с (примерно на том же уровне, что и для видеокарты GeForce 1060 и немного меньше по сравнению с 8-гигабайтной RX 480);
• Zcash – 313,8 сол/с (лучше, чем современная карта GTX 1060, но немного хуже 1070-й версии).

Заниматься майнингом на GTX 980 в 2018-м году не слишком выгодно. С учётом стоимости электроэнергии, мощности видеокарты и увеличившейся сложности майнинга BTC, заработок будет на грани окупаемости оплаты коммунальных счетов. Впрочем, создав из видеокарт специальную ферму, эффективность можно повысить, а соотношение расхода электроэнергии к производительности – улучшить, но даже в этом случае майнить Биткоин получится не так выгодно, как Ethereum и Зкэш.

Тестирование в играх

Проверяя fps GTX 980 в играх, можно получить определённое представление о возможностях геймера в популярных игровых приложениях, выпущенных до начала производства видеокарты и уже после её исчезновения из продажи. Результаты тестирования можно представить следующим образом:

• В игре Assassin’s Creed: Unity показатели fps карты на максимальных настройках находятся на уровне 30 – на несколько процентов больше, чем у Radeon R9 Fury X 4 Гб, но на 25% меньше по сравнению с GTX 980 Ti.
• С помощью карты можно играть на максимальных настройках в Battlefield 4 , получая приличную частоту кадров – 54,4 fps (сравнение с R9 Fury X и 980 Ti показывает примерно такой же результат).
• В Dragon Age: Inquisition частота кадров достигает 42,4 – при этом флагман от AMD немного обгоняет GTX 980, показывая 45 fps.
• В игре Dying Light показатели тестируемой видеокарты находятся примерно посередине между 980 Ti и R9 – 51 fps против 41 и 68, соответственно.
• Запуская Far Cry 4 с разрешением картинки UltraHD, владелец карты получит fps на уровне 37 – более чем достаточно для комфортного игрового процесса, примерно столько же показывает модель AMD.
• В популярной игре Grand Theft Auto 5 с помощью тестируемого видеоадаптера можно получить вполне подходящие 30 fps, хотя этот показатель и немного ниже по сравнению с 980 Ti и R9.
• Для Metro: Last Light частота GTX 980 даже на максимальных настройках графики составляет 70 fps – в этом случае разница между тремя картами практически незаметна и несущественна.
• В игре Middle-earth: Shadow of Mordor показатели частоты (45,8 fps) 980-й модели уступают и карте AMD, и старшей версии 900-й серии Nvidia.
• В Ryse: Son of Rome карта снова отстаёт от двух конкурентов, хотя и выдаёт неплохое значение fps – 47,6 кадров в секунду.
• При тестировании с помощью игры The Witcher 3: Wild Hunt частота кадров достигает 38 на максимальных настройках – отставание от двух других карт сравнительно небольшое.

В других играх, выпущенных ещё до поступления GTX 980 в продажу, показатели карты вполне соответствуют требованиям любого геймера. В списке таких приложений можно найти Thief (53 fps), Total War: Attila (32) и первую часть Watch Dogs (40,8). Неплохо справляется модель и с более современными играми – например, с Batman: Arkham Knight (53,8 fps), Mad Max (81,2), Metal Gear Solid V: The Phantom Pain (59) и знаменитой третьей частью «Ведьмака» (33).

В большинстве приложений можно заметить примерно одинаковые показатели видеоадаптера с похожей по уровню моделью R9 Fury X и заметное отставание от старшей карты 980 Ti.

Выводы можно сделать следующие: производительности появившейся в 2014-м году видеокарты пока хватает для современных игр на максимальных настройках. Появление на рынке ещё более требовательных игровых приложений снижает возможности GTX 980, но даже в этом случае она подходит геймеру, которого устроит средний уровень графики.

Сравнение производителей

В начале выпуска карты цена GTX 980 отдельных марок достигала и даже превышала 40 тысяч рублей. Однако через несколько месяцев после поступления в продажу стоимость постепенно снизилась.

Vодели известных брендов как MSI GTX 980, Asus GTX 980 и Gigabyte GeForce GTX 980 можно было приобрести за 31-33 тысячи. Цена продукции других производителей находилась в пределах 29-34 тыс. руб. при их примерно одинаковых параметрах и уровне производительности.

Стоит отметить, что, кроме привычных марок видеоадаптеров, на отечественном и мировом рынке появилась и продукция не таких популярных компаний – например, EVGA GeForce GTX 980 с максимальной частотой процессора в 1266 МГц, хотя и с обычными показателями памяти.

В 2018-м году найти Palit GeForce GTX 980, Zotac GeForce GTX 980 или ту же карту любой другой марки можно только на вторичном рынке. Впрочем, длительный эксплуатационный срок видеоадаптера позволяет ей работать не меньше 10 лет, поэтому у желающих сэкономить на дискретной графике геймеров есть возможность выбрать именно эту модель. Тем более, что, решив узнать, сколько стоит видеокарта GTX 980 на сайтах объявлений, можно найти предложения в пределах 20-22 тыс. руб., то есть в полтора раза ниже первоначальной цены.

Обновление драйверов

Возможность бесплатно скачать из интернета управляющие программы для любых комплектующих упрощает задачу поддерживания работоспособности своего компьютера для геймеров и обычных пользователей. Несложно найти на ресурсах производителей и GTX 980 драйвер, на скачивание и установку которого потребуется не больше 10-15 минут.

Важно! Ни эксперты, ни представители компании Nvidia не рекомендуют пользоваться сторонними утилитами типа DriverPack Solution. Для обновления программного обеспечения таких карт существует специальное приложение GeForce Experience.

Необходимость установки новой управляющей программы для видеоадаптера часто возникает при появлении проблем с запуском требовательных к ресурсам игр. Желательно скачать драйвер и при переустановке операционной системы – несмотря на то, что к карте прилагается фирменный диск с ПО, информация на нём уже устарела. Модель поддерживает работу с ОС Windows, начиная с версии XP, платформами Linux х86/х64 и MacOS (от 10.5 и выше).

Для Windows 7, 8.1, 8 и Vista

Для Windows 10

400.00 МБ
Версия драйвера: 391.35 (WHQL) от 27.03.2018;
Язык: Русский
Операционная система: Windows 10 32/64-bit, Windows 7 32/64-bit, Windows 8.1 32/64-bit, Windows 8 32/64-bit, Windows Vista

На что способна GTX 980 в играх: Видео

Источник

Таблица потребления видеокарт

В процессе нахождения на форуме приходилось искать информацию по питанию видеокарт и поскольку память оставляет желать лучшего, оформлял это дело в табличку. Может ещё кому пригодится. В сети подобные таблички есть, но свежих видеокарт я в них не обнаружил.

Данные взяты с официальных сайтов AMD и Nvidia, а поскольку они там неполные, особенно у AMD, остальное искалось по авторитетным ресурсам. По нескольким картам нашлись только в википедии.

Инженеры производителей видеокарт могут иметь свой взгляд на дополнительное питание мощных карт и применять 8-контактные разъёмы вместо 6-контактных или применять дополнительное питание для видеокарт, которым должно было хватить возможностей слота PCI-E. Надо понимать, что конфигурация и количество разъемов питания могут варьировать в зависимости от производителя. По умолчанию указана рекомендованная конфигурация от чипмейкера.

Cлот PCI-E x16 обеспечивает 75 Вт питания видеокарты, 6-контактный разъём доп. питания 75 Вт, 8-контактный 150 Вт. Разогнанные с завода видеокарты потребляют в среднем на несколько десятков ватт больше референсных, у таких карт доп. питание может усиливаться.

Рекомендованная производителем мощность блока питания относится ко всей системе, включая процессор, видеокарту, мат. плату, SSD, HDD, вентиляторы и прочие комплектующие ПК. Часто она кажется избыточной, но это страховка от использования низкокачественных БП, фактическая мощность которых заметно ниже номинала.

Порядок сортировки: от новых к старым. Сначала актуальные, в конце статьи — устаревшие.

Актуальные видеокарты AMD

Видеокарты от AMD, которые еще продаются в магазинах.
