Блок питания Qdion QD400 80+: эквилибриум между ценой и качеством

Оглавление

• Описание
• Технические характеристики
• Кабели
• Что внутри
• Тестирование
• Выводы

Этот обзор посвящен блоку питания QDION QD400 80+, за оптимальную цену предлагающего базовую сертификацию 80 PLUS 230V EU и достаточную для питания систем начального и среднего уровня мощность и набор разъемов.

Описание

Эта серия блоков питания производится под брендом Qdion компанией FSP, которая была образована в 1993 году и специализируется в основном именно на производстве БП. Ассортимент продукции представленной как под маркой Qdion, так и под брендом FSP на сегодняшний день включает, помимо блоков питания, источники бесперебойного питания для стоечных серверов и домашнего применения, адаптеры для ноутбуков и корпуса для ПК. Наиболее широко представлены ИБП и блоки питания, поскольку именно с продвижения этого вида продукции начало свою историю официальное представительство почти 15 лет тому назад. Сегодня компания FSP занимается производством блоков питания для различных типов устройств — мониторов, ноутбуков, настольных ПК, серверов и прочих промышленных систем. Причем, в отличие от многих фирм, FSP не только выпускает продукцию под своим брендом, но и является OEM-поставщиком для многих известных компаний. Среди блоков питания для настольных ПК в ассортименте FSP присутствует несколько различных линеек продуктов, которые различаются своими характеристиками.

Серия БП Qdion 80+ предназначена в первую очередь для сборщиков компьютеров, но успела за короткое время завоевать сердца и кошельки рядовых пользователей, которым по тем или иным причинам необходимо заменить блок питания. Модельный ряд этой серии включает в себя модели мощностью от 400 до 700 Вт. Все они имеют сертификат эффективности 80+, то есть их КПД при всех режимах работы не снижается ниже 80. В данном обзоре мы рассмотрим модель Qdion 80+ ATX QD400, которая является наиболее востребованной отечественными сборщиками офисных и домашних ПК.

Поскольку данный блок питания предназначен в первую очередь для сборщиков компьютеров, то поставляется он без картонной упаковки. В данном случае, устройство запаяно в прозрачную пленку, через которую видны параметры и название, указанные на этикетке.

Технические характеристики

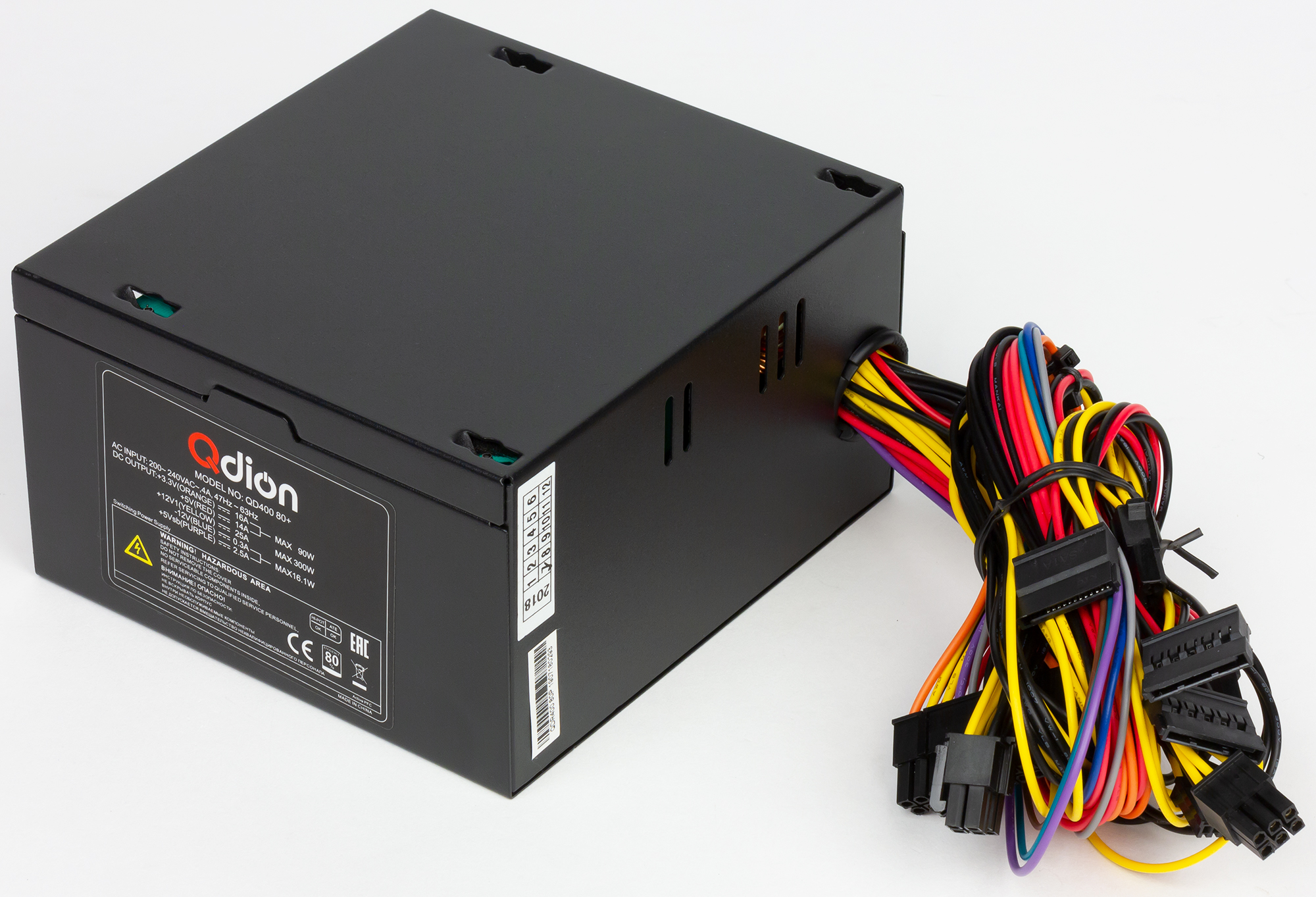

Блок питания рассматриваемой серии имеет стандартные размеры 150 × 140 × 86 мм, что позволяет устанавливать его практически в любой ATX-корпус. При этом все провода у него не являются съемными, а для удобства в транспортировке стянуты широкой стяжкой. Сетчатые решетки для вентиляции присутствуют только с двух сторон: со стороны 120-мм вентилятора и со стороны подключения шнура питания. Корпус блока питания выполнен в черном цвете и изготовлен из достаточно толстого листового металла, толщиной 0,7 мм.

С учетом указанных на этикетке модели параметров, сумма максимальных нагрузок по всем доступным напряжениям (включая дежурное питание и малоиспользуемое напряжение -12 В), дает выходную мощность на уровне заявленных 400 Вт. На практике же, с учетом стандартного потребления современных систем по линиям 3,3 и 5 В (в районе 40-50 Вт под нагрузкой) реально доступную на практике выходную мощность можно оценить примерно в 340-350 Вт — что, впрочем, ожидаемо для бюджетных моделей. При этом нужно отметить, что в этом сегменте у моделей многих других производителей дельта между заявленной максимальной выходной мощностью и реальными значениями составляет 100-150 Вт.

Кабели

Традиционно для бюджетных моделей, набор разъемов питания отличается оптимальностью, но при этом у блока питания QDION QD400 80+ есть шлейф питания видеокарты, что позволяет без использования переходников запитать систему с производительной дискретной графикой. Тем не менее, у кабелей нет оплетки и длина шлейфов стандартная.

Также стоит отметить, что сечение проводов составляет 18 AWG, что, как правило, встречается у более мощных и дорогих моделей.

• 1 × 20+4 pin;
• 1 × ATX12V (4 pin) — питание CPU;
• 1 × 6+2 pin — дополнительное питание плат PCIe;
• 3 × SATA;
• 2 × Molex;
• 1 × Floppy.

Что внутри

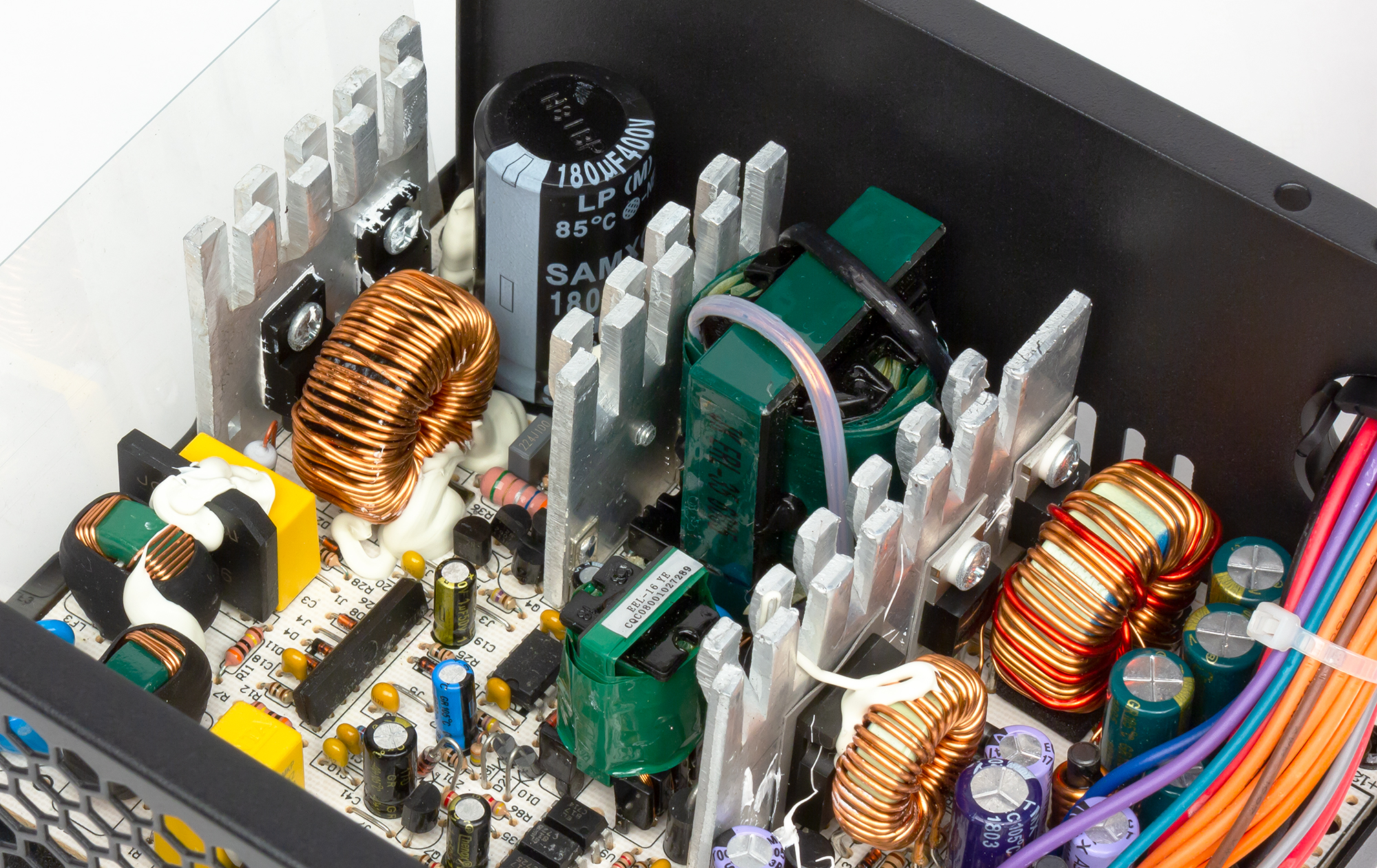

Блок питания QDION QD400 80+ сконструирован на платформе с групповой стабилизацией напряжений, но при этом выделяется активной коррекцией фактора мощности (об этом свидетельствует дроссель поблизости от входного конденсатора производства гонконгской компании SAMXON), что является неожиданностью в моделях бюджетного ценового сегмента.

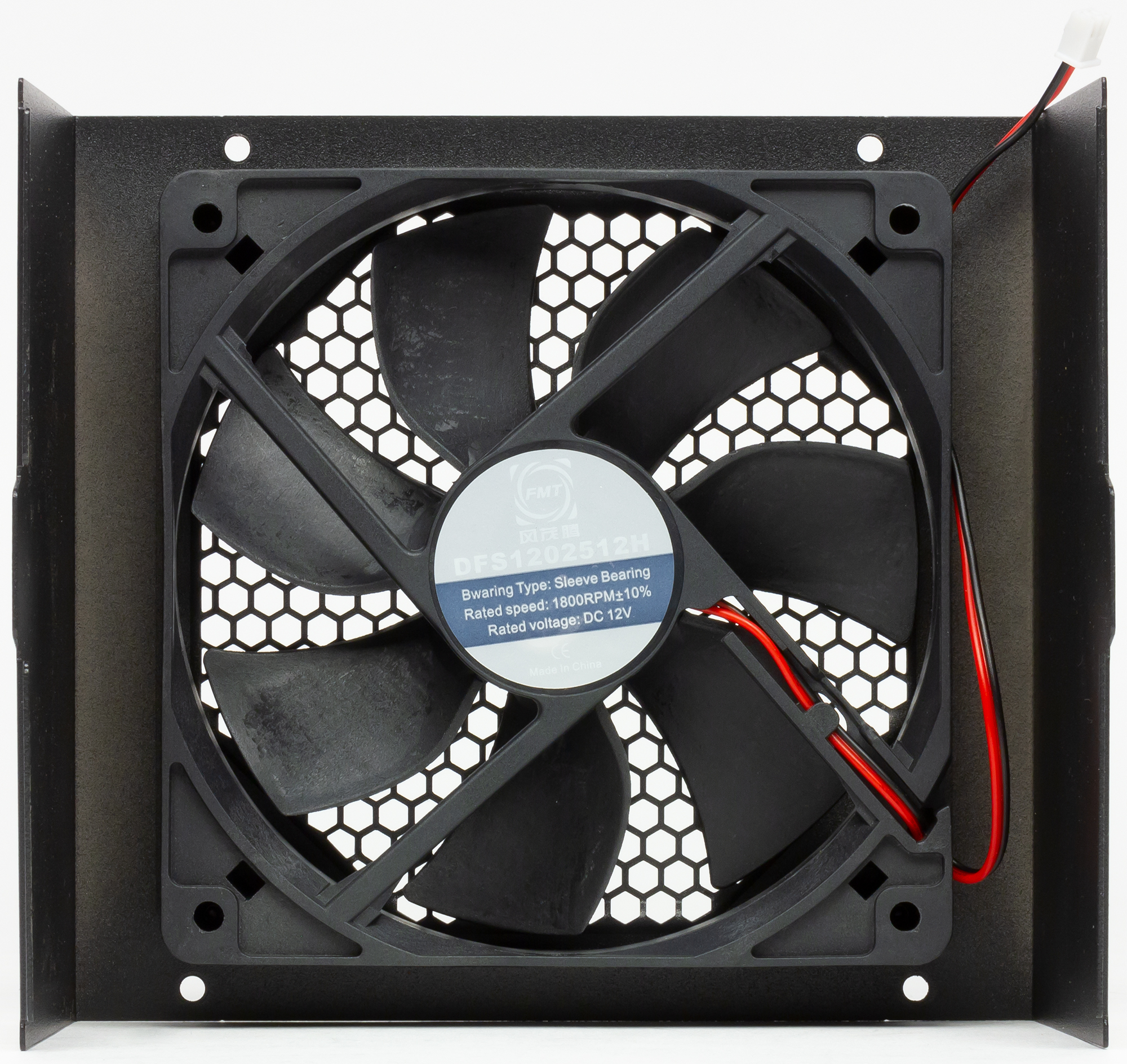

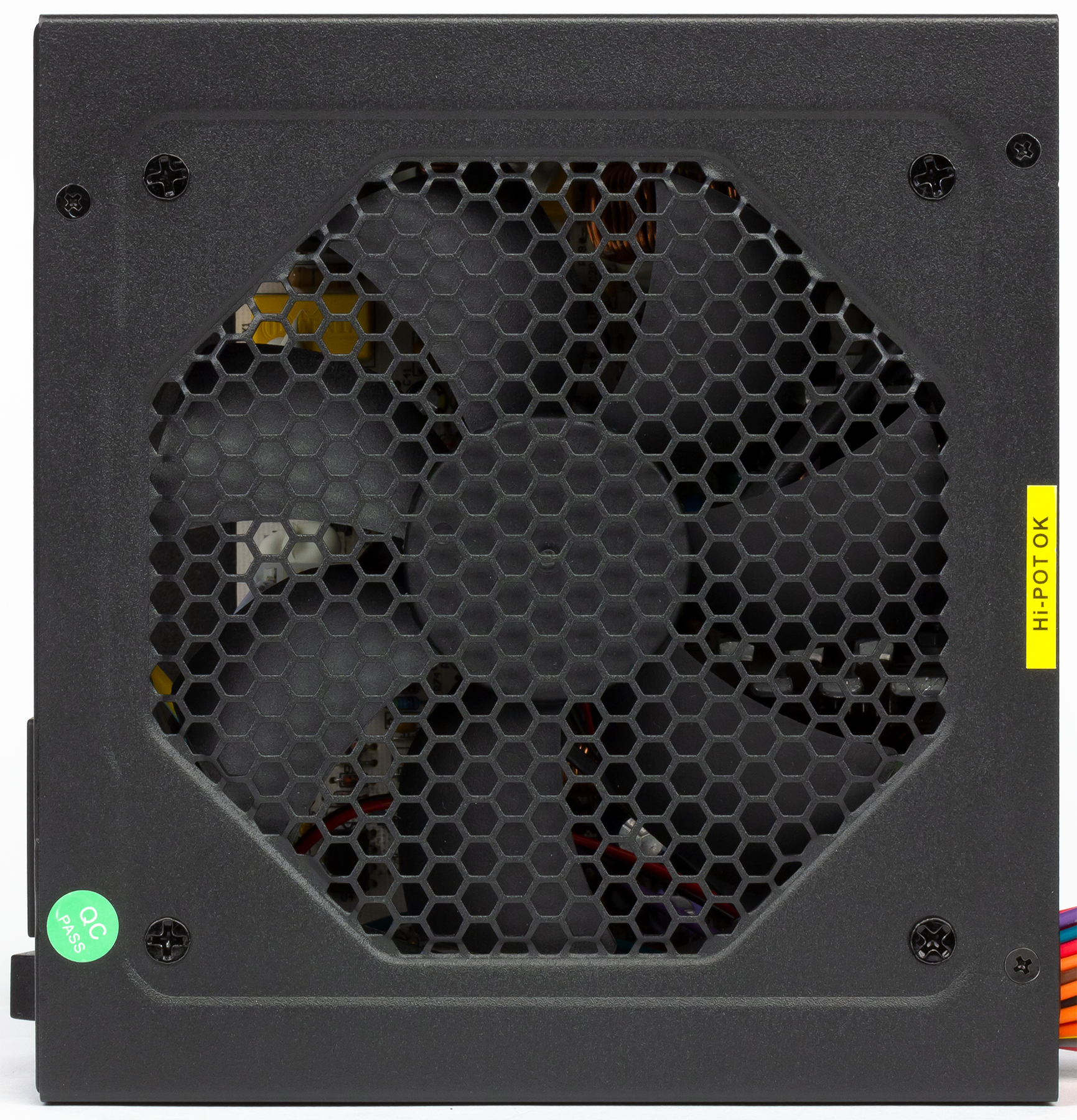

Для поддержания нормального температурного баланса внутри блока питания используется семилопастной вентилятор FD12S12025H китайского производителя (Shenzhen Fengmao Teng Technology Co., Ltd.), который специализируется на выпуске вентиляторов. Данный вентилятор имеет высокую скорость вращения до 1800 RPM, что позволяет ему прогонять весьма приличные объемы воздуха (CFM = 67,60). Поэтому перегрева элементов внутри блока питания точно можно не опасаться.

Фильтр электромагнитных помех на входе питания состоит из двух конденсаторов CX (один на входе шнура питания), четырех конденсаторов CY (два на входе шнура питания) и трех синфазных дросселей.

Рядом с трансформатором дежурного питания находится микросхема контроллера дежурного питания Power Integrations TNY176PN, а неподалеку от синфазных дросселей, установлена микросхема контроллера PWM/PFC Champion Micro CM6805BSX. На выходе блока питания размещены конденсаторы ChengX и Asia’X.

В целом, внутренний монтаж блока питания QD400 80+ выполнен более чем аккуратно, да и комплектующие подобраны таким образом, что он наверняка будет успешно работать гораздо дольше гарантийного срока службы изделия, составляющего полтора года. Запас надежности у этих моделей достаточного высок. Следует обратить внимание на наличие множества «буферных» деталей (резисторы, конденсаторы и пр.), что способствует хорошему выравниванию по току и напряжению, а, следовательно, надежности всей схемотехники данных блоков питания. Защита БП от перенапряжения (OVP), перегрузки (OLP/OPP), а также отключение устройства при перегреве возложены на ШИМ-контроллер.

Тестирование

В ходе первого этапа исследования определялась нагрузочная способность канала +12VDC при минимальной нагрузке на остальные каналы.

Нагрузочная способность канала +12VDC составила 100 Вт при отклонении действующих значений напряжения от номинала в пределах 3%, и около 200 Вт при отклонении действующих значений напряжения от номинала в пределах 5%.

Во время следующего этапа исследований определялись отклонения от номинала действующих значений напряжений по основным каналам в широком диапазоне мощности.

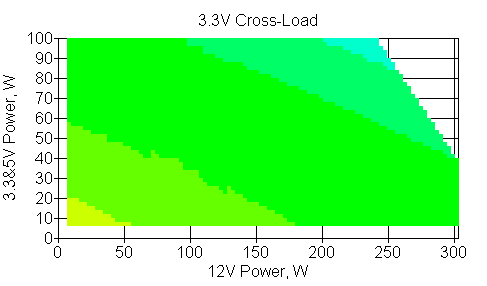

Отклонения по каналу +3,3VDC не превышают 3% во всем исследованном диапазоне мощности.

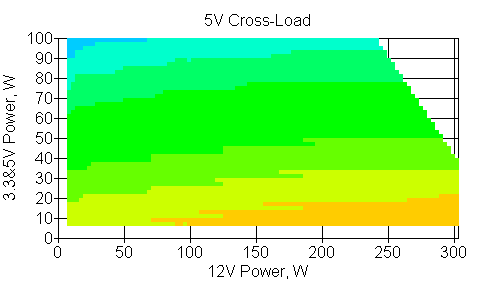

Отклонения по каналу +5VDC не превышают 4% во всем исследованном диапазоне мощности.

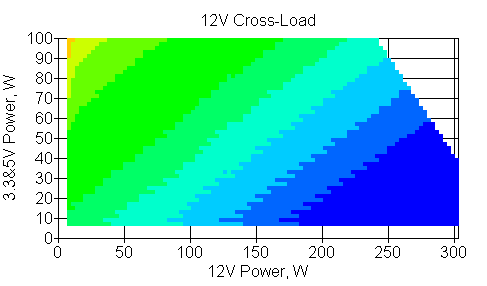

Отклонения по каналу +12VDC превышают 5% при высоких нагрузках. При типичном распределении мощности по каналам, которые характерны для современного системного блока, отклонения не превышают 5% только при нагрузке в пределах около 200 Вт по данному каналу.

Во время следующего этапа исследований определялась возможность долговременного функционирования БП на определенной мощности. Испытания были проведены на мощности 340 Вт.

Как было обнаружено ранее, канал +12 VDC имеет низкую нагрузочную способность при высокой выходной мощности. Отклонения составляют около 5,5% при допустимом размере не более 5%.

Таким образом, кросс-нагрузочные характеристики блока питания в целом характерны для представителей используемой платформы, поэтому данная модель может функционировать долговременно без заметного ухудшения своих параметров при выходной мощности 340-350 Вт.

Выводы

Блок питания Qdion QD400 80+ можно рекомендовать для систем начального уровня, которые активно используются в домашних и офисных компьютерах системными интеграторами и сборщиками, поскольку он отличается приятным дизайном, небольшой ценой и удовлетворительным сроком службы. Также стоит отметить, что он обладает активной коррекцией фактора мощности и сертификатом 80+, что гарантирует КПД более 80% при всех режимах работы. Кроме того, данная серии блоков питания комплектуются вентиляторами с подшипниками качения, которые характеризуются большей эффективностью и пониженной шумностью. В активе внутренней конструкции блока питания хорошие и надежные комплектующие.

Все это делает данное устройство хорошим выбором при желании приобрести качественный блок питания от проверенного производителя по разумной цене. На момент написания этого обзора его цена по данным Яндекс.Маркет составляет около 1600 рублей, что, вполне оправдано учитывая его характеристики и надежность.

Источник

Блок питания Qdion QD400 400W

•
•

• блок питания ATX мощностью 400 Вт
• стандарт ATX12V 2.3
• охлаждение: 1 вентилятор (120 мм)
• размеры (ВxШxГ) 86x150x140 мм

Средний рейтинг Блок питания Qdion QD400 400W — 3,75
Всего известно о 8 отзывах о Блок питания Qdion QD400 400W

Ищете положительные и негативные отзывы о Блок питания Qdion QD400 400W?

Из 11 источников мы собрали 8 отрицательных, негативных и положительных отзывов.

Мы покажем все достоинства и недостатки Блок питания Qdion QD400 400W выявленные при использовании пользователями. Мы ничего не скрываем и размещаем все положительные и отрицательные честные отзывы покупателей о Блок питания Qdion QD400 400W, а также предлагаем альтернативные товары аналоги. А стоит ли покупать — решение только за Вами!

Самые выгодные предложения по Блок питания Qdion QD400 400W

Отзывы про Блок питания Qdion QD400 400W

Достоинства: Тихий, не дорогой, работает! ))

Недостатки: 1. Внешний вид отличается, решетка на корпусе у куллера одно целое с корпусом, на фото красивее.
2. Нет тумблера вкл/выкл
3. IDE разъемов 2, а не 3
4. Sata разъемы на одной ветке, расположены на маленьком расстоянии друг от друга, что затрудняет подключение hdd и dvd rom. Пришлось переносить hdd и dvd rom максимально близко друг к другу. Конечно это можно исправить переходником с IDE на sata. IDE разъемы так же близко расположены друг от друга.

Комментарий: За такую цену можно и повыкоблучиваться! )) Пойдет!

Недостатки: 1. Шумноват.
2. После примерно семи месяцев круглосуточной работы начал тарахтеть вентилятор, несмотря на то, что там размер 120х120.
3. От FSP там только название.

Комментарий: Обычный БП, но лучше немного доплатить и взять реальный FSP или Thermaltake.

Достоинства: Низкая стоимость
Производитель с хорошей репутацией
Работает

Комментарий: UPD: изменил оценку с 3 до 5 звёзд, потому что шумел не блок, а кулер на процессоре. Раньше он не шумел, что и ввело меня в заблуждение. Блок оказался действительно тихим.

Достоинства: Недорогой. Я умудрился его купить новым в ноябре 2019 за 900р в Москве.

Недостатки: Внутри сильно простой) Очень легкий. От FSP нет в нем ничего.

Комментарий: Работает у меня уже 2000 часов. Разобрал его. Кондеры все с наименованием. Все 105 градусов. Смазать кулер не получилось. ОН НЕ РАЗБОРНЫЙ, если заскрепит, то только менять. За свои деньги неплохой блок для офисного ПК.

Достоинства: Тихий. Дешёвый. Фирма хорошая.

Недостатки: Пока нет. Время покажет.

Комментарий: Купил для замены старого (15 лет) этой же фирмы. Старый не сдох, но вентилятор начал скрипеть и конденсаторы надулись. Поменял для профилактики. Надеюсь продержится 5 лет минимум. Фирма хорошая.

Достоинства: Относительно недорогой. Достаточно тихий.

Недостатки: Смотрите на выводы и разъемы питания, возможно придется использовать удлинители и разветвители.

1) Я вижу ошибку в описании товара. Судя по фразе о наличии активного PFC, это должен быть блок питания FSP Q-Dion в версии 80+. Ибо в версии без 80+ нет системы PFC и ниже КПД.
2) Предыдущие отзывы писали люди, которые не разбираются в технике и не в состоянии видеть за корпусом блока питания его начинку и параметры.

Фирма FSP считается качественным производителем недорогих блоков питания — не экономит попусту на схемотехнике и комплектующих. Это не голимый китай, выпускаемый под разными марками, в том числе довольно известными. Производитель FSP пользуется уважением сборщиков компьютеров, потому что делает недорого и качественно. Блок питания FSP Q-Dion 80+ можно назвать самым качественным БЮДЖЕТНЫМ блоком питания. Дальше стоит выбирать блоки от 4000-5000 тыс рублей. Только не путайте с версией без 80+! Это совсем другой блок питания.

В отличие от дешевых блоков питания, FSP Q-Dion 80+ имеет активный PFC и довольно высокое КПД для такой ценовой категории. Чем выше КПД, тем меньше будет выделяемого тепла. Блок имеет довольно тихий 120 мм вентилятор и адекватный алгоритм его работы на малых оборотах при средней нагрузке.

Я купил блок 400Вт на систему, потребляющую 200-250 Вт. Блок питания почти не слышен! На первое место вышел кулер процессора Zalman, хотя он качественный и работает на средней скорости 1100-1200. Штатный шумный вентилятор корпуса размером 70 мм пришлось заменить на более качественную и тихую модель более крупного размера 120 мм.
До того для замены вышедшего из строя БП на старом компьютере попробовал купить блок питания ценой раза в полтора или два дешевле, но сумел обменять его на этот. И не жалею — шума стало намного меньше. Можно ожидать от фирмы FSP длительной и надежной работы.

При выборе учитывайте, что средний компьютер без мощной видеокарты и прожорливого процессора потребляет не более 200 Вт. Половина мощности – самый оптимальный режим работы для блока питания — высокий КПД и тихая работа.

Источник

Обзор четырех блоков питания мощностью 400 Вт: FSP ATX-400PNR, LinkWorld LW2-400W, Power Man IP-S400T7-0, Q-Dion QD400

Оглавление

• Вступление
• Участники тестирования
  • FSP ATX-400PNR
  • LinkWorld LW2-400W
  • Power Man (IN WIN) IP-S400T7-0
  • Q-Dion QD400
• Краткие технические характеристики
• Тестовый стенд
• Инструментарий и методика тестирования
• Результаты тестов
  • FSP ATX-400PNR
  • LinkWorld LW2-400W
  • Power Man IP-S400T7-0
  • Q-Dion QD400
  • Сравнение результатов
• Заключение

Вступление

В очередном материале, созданном по методике массового тестирования БП, мы продолжаем исследование 400-ваттных моделей.

реклама

Благодаря нашему партнеру – компании Регард, в данном обзоре будут рассмотрены три просто дешевых и один сверхдешевый блок. В московской рознице FSP ATX-400PNR стоит 1110 рублей, Power Man IP-S400T7-0 – 1040 рублей, а Q-Dion QD400 – 1100 рублей (данные «Яндекс-Маркет»). LinkWorld LW2-400W был добавлен в сравнение из чистого любопытства, это вообще самая дешевая «четырехсотка», которую мне удалось обнаружить в продаже – средняя стоимость устройства 800 рублей (а кое-где его можно найти и за 750 рублей).

Отдельно отмечу, что под названием LinkWorld LW2-400W выпускаются два разных блока: мы тестируем модель с одиночным 80 мм вентилятором, блок с парой вертушек стоит чуть дороже.

Что ж, посмотрим, можно ли найти в этом… кхм-кхм.. бюджетном наборе блоков питания что-нибудь интересное. Начнем с внешнего осмотра.

Участники тестирования

FSP ATX-400PNR

Блок предлагается покупателям как OEM-продукт, без упаковки и комплекта. Это самый распространенный вариант поставки для недорогих «четырехсоток».

Дизайн устройства ничем не примечателен, мы уже изучили добрый десяток совершенно одинаковых моделей этой компании: серый корпус, шнуры без оплетки, штампованная решетка, накрывающая вентилятор. FSP традиционно экономит на дизайне, возможно, это и к лучшему: многие продукты фирмы отличаются хорошим соотношением «цена/качество».

Габариты блока – 149 х 139 х 86 мм (он полностью соответствует спецификациям стандарта ATX), масса – 1300 г. ATX-400PNR выполнен по стандартной (немодульной) схеме и снабжен кнопкой отключения питания.

реклама

БП оснащается семилопастным вентилятором типоразмера 120 х 25 мм – стандартная вертушка, постоянно фигурирующая в наших обзорах.

Линия 12 В у данного блока разделена на два виртуальных канала с ограничением по силе тока 13 А и 14 А. Суммарно по ним можно подать до 324 Вт мощности. Это 81% от номинала модели – допустимый, хотя и не очень высокий показатель.

Максимальная сила тока на линии 3.3 В составляет 20 А, а на линии 5 В – 16 А. В сумме по ним можно подать до 130 Вт мощности. Модель ATX-400PNR не сертифицирована по стандартам 80 PLUS.

Ни один из шнуров блока не снабжен дополнительной пластиковой оплеткой. Длина кабелей с разъемами ATX Mainboard 20+4-pin и CPU 4-pin составляет 340 мм.

Как плюс данной модели можно отметить наличие разъема PCI-e 6-pin. Напомню, что в самом начале тестов 400-ваттных БП это было обязательным требованием. И в случае отсутствия хотя бы одного коннектора для видеокарты начинались придирки . Однако очень скоро выяснилось, что лишь некоторые «четырехсотки» (тем более – недорогие) оснащаются коннекторами PCI-e. Так что, по крайней мере, пока мы не перейдем к исследованию более дорогих устройств, с этим приходится мириться.

Количество разъемов для периферии можно признать вполне достаточным для блока этой категории. Три SATA, два Molex и два Floppy. Вопросы только по последнему пункту. Зачем? Сегодня мало в какой системе используется даже один дисковод, и, тем не менее, нам периодически попадаются БП сразу с двумя Floppy-коннекторами. Очевидно, все дело в унификации производства – на каких-нибудь других моделях те же шнуры используются по отдельности.

Что ж, перед нами типичная модель своей ценовой категории. Выделить какие-то интересные моменты при осмотре FSP ATX-400PNR сложно: привычный дизайн, средние мощностные характеристики, стандартный набор разъемов. Правда, и бросающихся в глаза недостатков у этого блока нет. Предлагаю подождать результатов тестирования.

LinkWorld LW2-400W

Продукт LinkWorld – самый дешевый блок в данной подборке. Причем не просто дешевый, а сверхдешевый, 400-ваттный БП за 800 рублей – это сильно. Тем удивительнее, что эта модель оказалась единственной, которая поставляется в «коробочном» варианте.

реклама

Правда, упаковка тут самая примитивная: маленькая (215 х 156 х 90 мм) коробочка без каких-либо смягчающих элементов (внутри) и какого-либо описания блока (снаружи). Надо ли говорить, что нарисованный на упаковке БП никак не относится к LW2-400W, а комплект поставки включает только шнур питания. В общем, такой тип поставки можно окрестить «полу-OEM».

Выглядит блок по-царски:

Благородный некрашеный корпус из аристократично-тонкой жести, изящные шнуры, не стесненные пошлой оплеткой. А как вам нравится табличка с обозначением напряжения питания, стилизованная под распечатанную на принтере?

реклама

Размеры блока – 149 х 139 х 86 мм, масса – 985 г. Он оснащается семилопастным вентилятором типоразмера 80 х 20 мм, установленным в торце корпуса.

Небольшое отступление: из-за специфической формы решетки, накрывающей вентилятор, мне не удалось приклеить к крыльчатке достаточно крупный «отражатель» для лазерного тахометра. Так что данных по оборотам вентилятора у нас нет, но основная характеристика – уровень шума была измерена по всем правилам.

Наклейка с характеристиками блока содержит информацию сразу о семи моделях! Разобраться тут непросто. К тому же производитель «темнит» и нигде напрямую не сообщает об ограничении мощности на линии 12 В.

реклама

Будем считать, что его можно напрямую вычислить по силе тока. Для 400-ваттной модели заявлено 16 А, что соответствует мощности 192 Вт. Стоп, это 400-ваттный БП? Сложно не прокомментировать эту цифру эмоционально.

Хм… А еще в списке есть 500-ваттная модель с заявленными 240 Вт по 12 В. Это просто песня! Зато какие замечательные цифры даны для «компенсации». У «четырехсотки» по линиям 3.3 В и 5 В можно подать до 160 Вт. Некоторые топовые «киловаттники» обходятся 120 Вт, поскольку в современной системе больше просто не нужно, а тут, видите ли, 160 Вт! Еще смешнее выглядит 500-ваттная модель, та самая, у которой 240 Вт по 12 В – там этот параметр задран до 210 Вт! Но даже при этом она остается «ну ни капельки не 500-ваттной», как ни складывай.

Ну, собственно, а чего еще можно было ожидать от блока за 800 рублей, хотя и полагалось, что все это будет подано как-то приличнее… Интересно будет взглянуть на результаты тестов.

Ни один из шнуров блока не снабжен пластиковой оплеткой. Длина кабелей с разъемами ATX Mainboard 20+4-pin и CPU 4-pin (набор тот же, что у FSP) составляет 350 мм.

реклама

Интересно отметить, что БП оснащен разъемом PCI-e 6+2-pin. В этом плане он превосходит FSP ATX-400PNR. Длина шнура составляет 350 мм.

А вот набор разъемов для подключения периферии – почти такой же: два SATA, три Molex (предпочтение почему-то отдано именно этим разъемам) и один Floppy.

реклама

Итак, самый дешевый блок в подборке обладает очень невысокими нагрузочными характеристиками. Также некоторые нарекания вызывает простейший внешний вид – даже корпус остался некрашеным. А вот по набору разъемов данная модель вполне соответствует своей мощностной категории.
