24в 80а блок питания

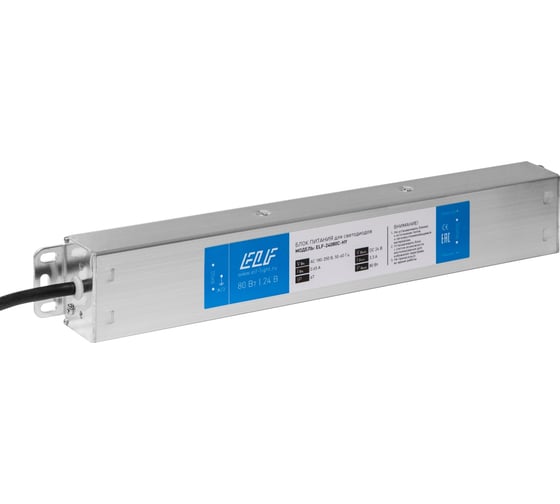

Герметичный компактный блок питания ELF 24В, 80Вт, IP67 24080С-HY

Назначение: для светодиодных источников света постоянного напряжения
Мощность: 80 Вт
Защита от пыли и влаги: IP 67
Выходное напряжение: 24 В
Габариты без упаковки: 292х43х34 мм

Все характеристики

4 шт. за 4 920 р.

В упаковке 4 штук
Цена за упаковку: 4 920 р.
Цена за ед. товара: 1 230 р.

Спишите до 531 р. бонусами Начислим 13 бонусов

В вашем городе:1 шт.
На складе: 1 шт.
Самовывоз: завтра, после 11:00, в 5 магазинах
Курьером: 26 июня, от 190 р.

Технические характеристики ELF 24В, 80 Вт, IP67 24080C-HY

*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Россия — родина бренда
Китай — страна производства

Информация об упаковке

Единица товара: Штука
Вес, кг: 0,80
Длина, мм: 292
Ширина, мм: 43
Высота, мм: 34

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Отзывы о блоке питания ELF 24В, 80 Вт, IP67 24080C-HY

Вопросы и ответы о блоке питания ELF 24В, 80 Вт, IP67 24080C-HY

Есть вопросы о товаре?

Расходные материалы для компактного герметичного блока питания ELF 24В, 80 Вт, IP67 24080C-HY

Способы получения товара в Москве

Самовывоз

завтра, после 11:00, в 5 магазинах

Доставка курьером

26 июня, от 190 р.

Транспортная компания

Рассчитать стоимость доставки

Реквизиты
Франшиза
Социальная активность
Информация для инвесторов
Сертификаты
Производители
Правовая информация

Доставка курьером
Доставка транспортной компанией
Самовывоз
Способы оплаты

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные
в любой форме обратной связи на сайте ВсеИнструменты.ру

Источник

Блоки питания БП-24-5 24В в Екатеринбурге

Блоки питания для ноутбуков
Источники бесперебойного питания
Трансформаторы
Электропитание для систем охраны и сигнализации
Блоки питания для компьютеров
Комплектующие для систем видеонаблюдения

БП-24-5 блок питания Телеинформсвязь, 24В, 4 А

БП-24-5 блок питания 24В/5А перемен.

БП-24-5 блок питания Телеинформсвязь

Телеинформсвязь Блок БП — 24 — 5

БП-24-2 блок питания 24В 1,5А перем.

Блок питания, 24В, 5А, 120Вт

Блок питания CNB БП-24-2

БП Блок питания 24в 5А 120вт ZHJ PA-1121-08 (AC-DC 24V@5A 120W 24 вольта 5 ампер)

БП 24-1 (штекер 5.5х2.1, Г), Блок питания, 24В,1А,24Вт (адаптер)

Блок питания БП-24-5-3

Блок питания CNB БП-24-5

БПН 24-1 (штекер 5.5х2.5, Г), Блок питания нестабилизированный, 24В,1А,24Вт (адаптер)

БП 24-0.3 (штекер 5.5х2.5, В), Блок питания, 24В,0.3А,7.2Вт (адаптер)

Блок питания Телеинформсвязь БП-24-5

БП-24-5 блок питания 24В 4,0А перем.

БП-24-2 блок питания Телеинформсвязь

Телеинформсвязь Блок питания стабилизированный БП — 24 — 2

Телеинформсвязь БП-24-2 — блок питания переменного тока 24В, 1,5А

Блок питания AMTOK I-24-6000, 24 В / 6 A, 5.5*2.5

Блок питания 24V 2A (5.5*2.5)

Блок питания Beward БП-М 24-4,5

Блок питания универсальный Forteza БПУ-24-0.5

PS-05-24, Блок питания, 24В, 0.22А, 5Вт

Блок питания AMTOK T-24-500, 24 В / 0.5 A

Блок питания Телеинформсвязь БП-24-2

Блок питания LS серии SLIM 360W 24V 15A IP20 (Металлический корпус) 245*63*29мм

Одноканальный блок питания овен БП 60Б Д4 24

Источник

Блок питания 24В 8-10А

Блок питания заказывался скорее из интереса, такой модели у меня еще не было. Обзор будет относительно коротким, но это совсем не значит что готовился он быстро, просто в данном случае я постараюсь информацию подать сжато.

Упаковка предельно проста, пакет с защелкой замотанный в лист мягкого материала, банггуд частенько пакует товары именно так.

Характеристики, заявленные на странице товара
Вход: AC 85-265В
Выход: 24 В постоянного тока
Частота переменного тока: 50/60 Гц
Выходной ток: 8-10А
Выходная мощность: 192-240 Вт
Размер: 140х72,5х38 мм (измеренные)

Исполнение — бескорпусное, потому внешне он напоминает «народные» блоки питания, не удивлюсь если у них один разработчик/производитель.

Плата заметно больше чем у «народного», слева модель 300Вт, справа «народный».

Общее качество изготовления относительно неплохое и на мой взгляд такое же или немного лучше чем у показанных выше.

1. Подключение при помощи винтового клеммника, на входе есть предохранитель, а также полноценный сетевой фильтр, включающий в себя конденсаторы как X-типа, так и Y. Единственное чего нет, это варистора, на его место почему-то распаян Y-конденсатор.
2. Входных фильтрующих конденсаторов два по 82мкФ, но реальная общая емкость немного ниже — 143мкФ, что для заявленной мощности мало. Также по входу есть термистор, про которые я недавно как раз выкладывал видео.
3. В названии товара указано 24В 10А, при этом на самой плате есть маркировка 24В 8А.
4. Трансформатор не назвал бы большим, размеры магнитопровода 33х30х14, что для обратноходового блока не очень много. Конечно можно сказать что размеры зависят от частоты работы, но обычно блоки такого типа имеют максимум 100кГц. Кроме того обмотки намотаны проводом большого диаметра, хотя при таких мощностях уже как бы неплохо мотать литцендратом.
5. Имеется межобмоточный конденсатор Y-типа емкостью 1нФ, потому сильно «кусаться» не будет.
6. Выходных диодных сборок две, MBR20200, установлены на двух радиаторах и сначала может показаться что блок на два напряжения.

Общая компоновка блока свободная, но узел ШИМ контроллера скомпонован очень плотно.

1. Применен ШИМ контроллер NE1119J. К сожалению даташит не нашел.
2. Транзистор инвертора K16A60W, даташит не искал, судя по маркировке скорее всего 16А 600В. Корпус полностью изолирован, пасты нет.
3. По выходу четыре конденсатора 1000мкФ 35В, но что любопытно, два диаметром 10мм и два 13мм, напряжение при этом у них одинаковое. Около выходных клемников есть светодиод красного цвета свечения.
4. Клемник по выходу самый обычный, по два контакта на полюс. Левее есть разъем для подключения вентилятора, подключен параллельно выходу без каких либо схем регулировки.

Судя по наличию разъема вентилятора явно становится понятным, что блок ориентирован на активное охлаждение, это довольно популярная практика, когда заявляются два варианта характеристик, для пассивного и активного охлаждения. но вот компоновка радиаторов очень неудобная для организации принудительного охлаждения, систему «на продув» не сделать, а дуть просто на блок питания уже не так эффективно и часто неудобно.

Плата двухслойная, но монтаж односторонний. Имеется большое количество переходных отверстий между слоями платы особенно в силовых цепях. Вообще трассировка местами хоть и грубовата, но в целом корректна.

Как я писал, даташита на ШИМ контроллер не нашел, но есть небольшое описание с китайского форума, потому в гуглопереводе, вдруг окажется полезным.

Конечно была начерчена схема данного блока питания и не зря, так как она содержит решения, которые мне раньше как-то не попадались.

Из необычного есть:
Красным — Входной Y конденсатор по входу параллельно X-конденсатору, скорее всего запаяли чтобы был. Необычная схема запуска ШИМ контроллера, из преимуществ — питается только когда есть входное напряжение.
Зеленым — Цепь основного питания ШИМ контроллера из двух диодов и двух конденсаторов.
Синим — Судя по всему ШИМ контроллер квазирезонансный, на один из входов идет напряжение прямо с силового трансформатора до выпрямителя.

О том что не понравилось еще до тестов.
Для начала оказалось что один угол платы чем-то ударили, не критично, но упаковывать надо получше. Кроме того магнитопровод входного дросселя болтается, ни на что не влияет, но тем не менее.

Радиатор высоковольтного транзистора соединен с минусом высоковольтной шины питания, но изоляции под ним нет. По большому счету не сильно критично, но под радиатором проходит дорожка запуска ШИМ контроллера и второй контакт токоизмерительного шунта.

И конечно радиатор выходных диодов, а точнее то, как установлены конденсаторы. Конечно такое решение не ново и оно попадается и у Минвела, но только качество примененных конденсаторов у них все таки отличается.

Имеется очень много мест под установку керамических конденсаторов параллельно выходу, но установлен всего один.

Исходно блок питания настроен на напряжение чуть выше чем заявлено, опять же, большого значения такой разброс не имеет.
Но вот потребление без нагрузки реально удивило, оно 0.1Вт и меньше потому как иногда ваттметр показывал вообще 0.0 и здесь я вспомнил описание с китайского форума —

Уже скорее ради интереса решил измерить время, в течение которого будет работать ШИМ контроллер от заряда входных конденсаторов и у меня получилось почти две с половиной минуты. Именно столько напряжение по выходу стабилизируется, затем резко начинает снижаться так как подпитки выходных конденсаторов уже нет.

Нагрузочная характеристика и КПД измерялось при токе до 10А, который блок питания выдает без особых проблем, правда заметно греется.

Напряжение блок питания держит средне, в полном диапазоне до тока 10А напряжение менялось от 24,572 до 24,382, т.е. разница составила 0.19В, при этом большая часть пришлась на ток нагрузки более 6-7А.
КПД составил около 86-87%

Порог срабатывания защиты от перегрузки проверял два раза, в первый раз выставил лимит в 13А и был удивлен что защита не сработала, оказалось что до срабатывания защиты я недотянул всего порядка 150-200мА. После срабатывания защиты выход полностью отключается и через несколько секунд блок перезапускается.

Прогрев планировалось проводить при токах нагрузки 3.3, 6.6 и 10А, по 20 минут на этап, но увидев большой нагрев уже при токе 6.6А на следующем этапе выставил ток 8А и буквально через минуту сработала защита от перегрева что дало следующую информацию:
1. Термозащита есть, это хорошо
2. БП без принудительного охлаждения больше чем 6-7А не тянет, это плохо.

Основной нагрев сосредоточен около трех компонентов — высоковольтного транзистора, трансформатора и выходных диодных сборок. Термофото после окончания прогона при токах 3.3 и 6.6А, по понятным причинам результата при токе 8А нет.

Так как термофото не отражает температуру отдельных компонентов, то в процессе измерял её и компактными пирометром и выяснилось что больше всего греется высоковольтный транзистор, трансформатор же имеет еще небольшой запас, а выходным диодам еще далеко до перегрева.
Также измерялась и температура выходных конденсаторов, она оказалась всего на 8 градусов ниже чем температура диодных сборок, впрочем для фирменных конденсаторов 70 градусов это не так много, но как поведут себя безымянные, скорее всего понятно.

А вот стабильность напряжения в зависимости от температуры просто отличная, разница если и была, то порядка 10мВ. Слева горячий блок питания, справа примерно через пол часа после окончания тестов.

Ну и конечно пульсации, какой же обзор блока питания без понимания того, что у него творится на выходе.
1. В режиме без нагрузки блок питания переходит в режим работы с очень короткими и редкими (порядка 1Гц) импульсами, потому пришлось увеличить время развертки. Причем напряжение на выходе без нагрузки заметных колебания не имеет, те же 10мВ что я указывал выше.
2, 3, 4. Ток нагрузки 3.3, 6.6 и 10А. Здесь конечно явно заметно что фильтрующего дросселя по выходу нет, полный размах основных пульсаций около 400мВ, но есть и импульсная составляющая, с которой уже получается ближе к 650мВ.
5, 6. При токе 5 и 10А но с более медленной разверткой. При не очень большой емкости фильтра пульсации 100Гц не очень большие, что хорошо.

Выводы будут относительно короткими и неутешительными. С одной стороны задумка хорошая, но пока как-то сыроватая.
Без активного охлаждения длительно снимать более 150-160 Вт я бы не стал, после улучшения охлаждения высоковольтного транзистора порог можно немного поднять, думаю хватило бы даже простого добавления теплопроводящей пасты, но сильно это картину не улучшит.
Заметно поднять мощность можно только добавив активное охлаждение, но как я писал, конструктив блока питания не способствует его эффективному применению.

Пульсации не назвал бы совсем большими, естественно с учетом выходного напряжения, но тем не менее можно было бы добавить дроссель между парами конденсаторов. Правда добавление дросселя увеличило бы импульсную нагрузку на те конденсаторы которые стоят между радиаторами и мы опять возвращаемся к недоработкам конструкции.

Если коротко — в исходном виде работоспособен, но с ограничениями и оговорками, после доработок вполне можно использовать нормально, но здесь вопрос в цене, стоит ли оно того и не получится ли что в сумме с доработками он выйдет как фирменный, например тот же Минвелл.

На этом у меня на сегодня все, надеюсь что обзор был полезен.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
